Chaufferies biomasse & gaz : le point complet sur l'étude acoustique
Les chaufferies biomasse et gaz regroupent de nombreuses sources de bruit susceptibles d'impacter le voisinage. Réalisée dès la conception, une étude acoustique permet d'anticiper les contraintes réglementaires, de garantir la conformité du projet et d'optimiser les solutions d'insonorisation.
Accueil > Chaufferies biomasse & gaz : le point complet sur l'étude acoustique
Table des Matières
- Tout comprendre sur l'impact acoustique des chaufferies biomasse & gaz en 5 minutes
- Chaufferies biomasse & gaz : un peu de contexte
- Quelle réglementation acoustique s'applique aux chaufferies biomasse & gaz ?
- Comment se déroule une étude acoustique d'une chaufferie biomasse & gaz ?
- Étape 1 : Compréhension du besoin et cadrage réglementaire
- Étape 2 : État sonore initial, la campagne de mesures acoustiques
- Étape 3 : Modélisation numérique du site
- Étape 4 : Simulation de l'état futur et analyse de conformité
- Étape 5 : Préconisations techniques
- Étape 6 : Le rapport d'étude acoustique
- Quelles solutions correctives en cas de non conformité acoustique ?
- En conclusion
Tout comprendre sur l'impact acoustique des chaufferies biomasse & gaz en 5 minutes
Vous souhaitez aller à l'essentiel ? VENATHEC répond aux cinq questions les plus fréquemment posées sur l'impact acoustique des chaufferies biomasse & gaz ci-dessous !
La réglementation impose-t-elle une étude acoustique pour une chaufferie biomasse ?
Quelles sont les principales sources de bruit d'une chaufferie biomasse/gaz ?
Comment réduire le bruit d'une chaufferie biomasse/gaz ?
Quand faut-il réaliser une étude acoustique pour une chaufferie biomasse ?
Combien coûte une étude acoustique d'une chaufferie biomasse ou gaz ?Vous pouvez également visionner nos deux épisodes consacrés à la réglementation acoustique ICPE. Nos experts vous expliquent tout ce qu'il y a à savoir sur la réglementation acoustique et ses notions clés, le déroulement d'une étude acoustique étape par étape, ainsi que les solutions les plus couramment employées pour vous permettre d'atteindre la conformité.
Épisode 1 - Étude d'impact acoustique pour les ICPE : comment s'y prendre (la réglementation et le déroulement de l'étude étape par étape.
Épisode 2 - Contrôle acoustique ICPE : quelles solutions pour atteindre la conformité ?
Chaufferies biomasse & gaz : un peu de contexte
Chaudières biomasse, ventilateurs de tirage, cheminées d'extraction, systèmes de manutention du combustible, mais aussi trafic des camions : une chaufferie biomasse/gaz cumule des sources de bruit puissantes et continues, souvent en fonctionnement 7 jours sur 7 et 24h/24. Implantées à proximité de zones habitées, ces installations doivent démontrer leur conformité acoustique avant même leur mise en service : un enjeu réglementaire, mais aussi de bon voisinage, qui s'anticipe dès la conception du projet.
Quelle réglementation acoustique s'applique aux chaufferies biomasse & gaz ?
Les chaufferies biomasse/gaz relèvent des Installations Classées pour la Protection de l'Environnement (ICPE), rubrique 2910 (installations de combustion), sous un régime de déclaration, d'enregistrement ou d'autorisation selon la puissance thermique installée. Dès qu'un dossier d'autorisation ou d'enregistrement est requis, l'administration exige la démonstration de la conformité acoustique du site, en amont de sa mise en service.
Le texte de référence est l'arrêté du 23 janvier 1997 relatif à la limitation des bruits émis dans l'environnement par les ICPE. La notion acoustique clé à comprendre, qui se trouve au coeur de la réglementation ICPE, est celle d'émergence sonore, qui correspond à la différence entre le bruit ambiant, chaufferie en fonctionnement, et le bruit résiduel, chaufferie à l'arrêt :
Comprendre la notion d'émergence acoustique
Ainsi, au sein des zones à émergence réglementée (ZER), comme les habitations, zones constructibles, établissements de santé ou établissements d'enseignement, les valeurs d'émergence réglementaires sont les suivantes. À noter que l'arrêté encadre également les tonalités marquées : si le bruit de l'installation présente une composante tonale (fréquente sur les ventilateurs de tirage et d'extraction), sa durée d'apparition ne peut excéder 30% du temps de fonctionnement, sur chaque période réglementaire.
Niveau de bruit ambiant dans les zones à émergence réglementée | Période diurne (7h - 22h) Sauf dimanches & jours fériés | Période nocturne (22h - 7h) + dimanches & jours fériés |
> 35 dB(A) et < 45 dB(A) | 6 dB(A) | 4 dB(A) |
> 45 dB(A) | 5 dB(A) | 3 dB(A) |
La réglementation ne s'arrête pas là, puisqu'elle fixe des limites de bruit, exprimées en dB(A) à l'émission. Le niveau global de bruit généré par l'installation ne doit pas dépasser, en limite de propriété, les valeurs ci-dessous. Ces niveaux absolus visent à éviter une propagation excessive du bruit vers l'extérieur du site, indépendamment du bruit résiduel.
| Période diurne (7h - 22h) Sauf dimanches & jours fériés | Période nocturne (22h - 7h) + Dimanches et jours fériés | |
| Niveau sonore limite admissible en limite de propriété | 70 dB(A) | 60 dB(A) |
Ces mesurages doivent être réalisés selon la norme NF S 31-010 (Caractérisation et mesurage des bruits de l'environnement), qui fixe la méthodologie de mesure, les indicateurs à retenir (LAeq, L50, L90) et les conditions météorologiques admissibles. Un point souvent négligé : les horaires de fonctionnement 24h/24 et 7j/7 — typiques d'une chaufferie biomasse assurant un chauffage urbain ou industriel en continu — imposent d'évaluer systématiquement les deux périodes réglementaires, la période nocturne étant presque toujours la plus contraignante en raison de seuils plus bas et d'un niveau de bruit résiduel plus faible.
Comment se déroule une étude acoustique d'une chaufferie biomasse & gaz ?
Une étude acoustique d'une chaufferie biomasse & gaz réalisée par un bureau d'études comme VENATHEC se déroule généralement en 6 étapes. Nous vous les détaillons ci-dessous.
Étape 1 : Compréhension du besoin et cadrage réglementaire
L'acousticien VENATHEC prend connaissance du projet (plans masse, description des équipements, horaires de fonctionnement envisagés) et identifie le cadre réglementaire applicable ainsi que les zones sensibles à proximité : habitations, zones constructibles, établissements recevant du public (notamment les établissements de santé et établissements d'enseignement), etc.Étape 2 : État sonore initial, la campagne de mesures acoustiques
Avant toute implantation, une campagne de mesures caractérise le bruit résiduel du site : plusieurs points sont positionnés en limite de propriété et au niveau des ZER les plus exposées, mesurés en périodes diurne et nocturne. Ces mesures, réalisées conformément à la norme NF S 31-010, servent de référence pour tous les calculs d'émergence ultérieurs. Un contrôle de tonalité marquée est également réalisé à cette étape, pour s'assurer que d'éventuelles tonalités existantes ne seront pas imputées à tort à la future installation.

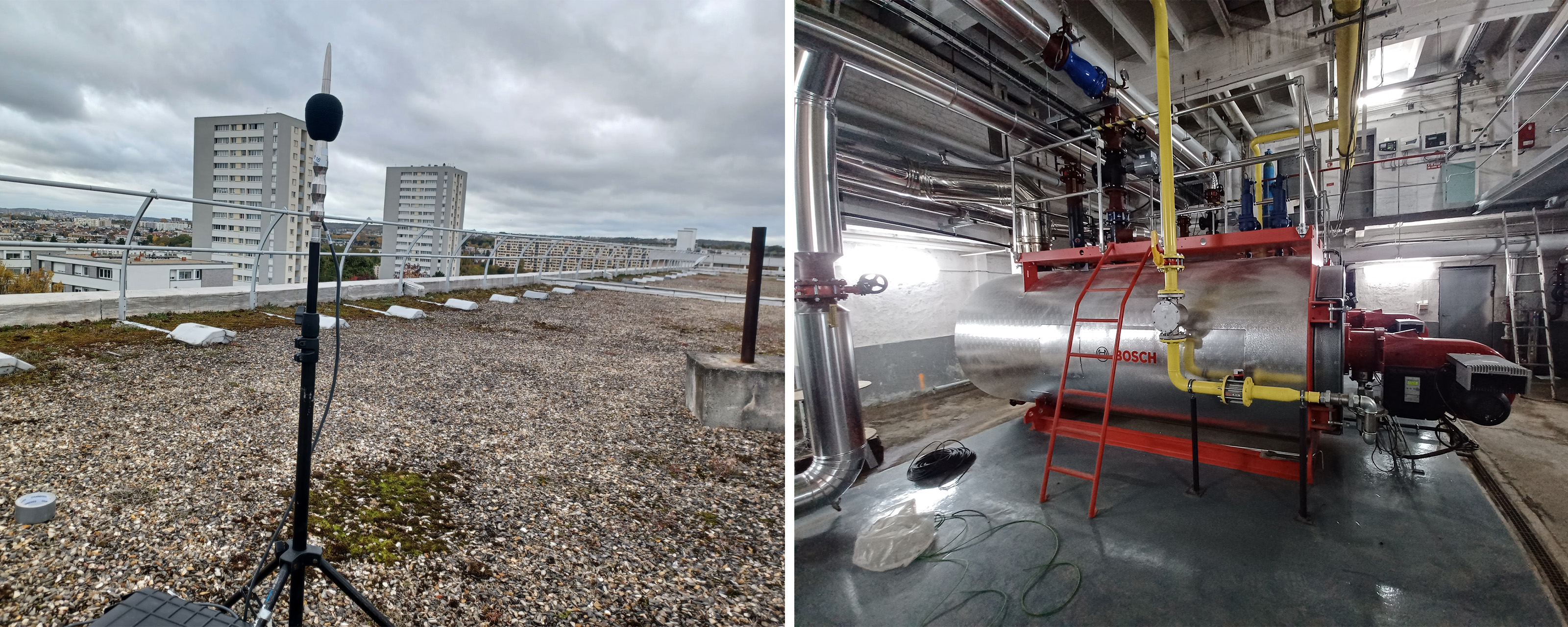

Mesures acoustiques réalisées en toiture de bâtiment et à l'intérieur d'une chaufferie (ici une chaudière à tubes de fumée)
Étape 3 : Modélisation numérique du site
Le site — futur bâtiment, environnement bâti, topographie — est modélisé sous un logiciel d'acoustique environnementale prévisionnelle, avec la méthode de calcul ISO 9613-1/9613-2. Chaque source de bruit potentielle est intégrée avec sa puissance acoustique par bande de fréquence : cheminées d'extraction, ventilateurs de tirage et de combustion, systèmes de manutention du combustible, groupes hydrauliques, compresseurs, etc.

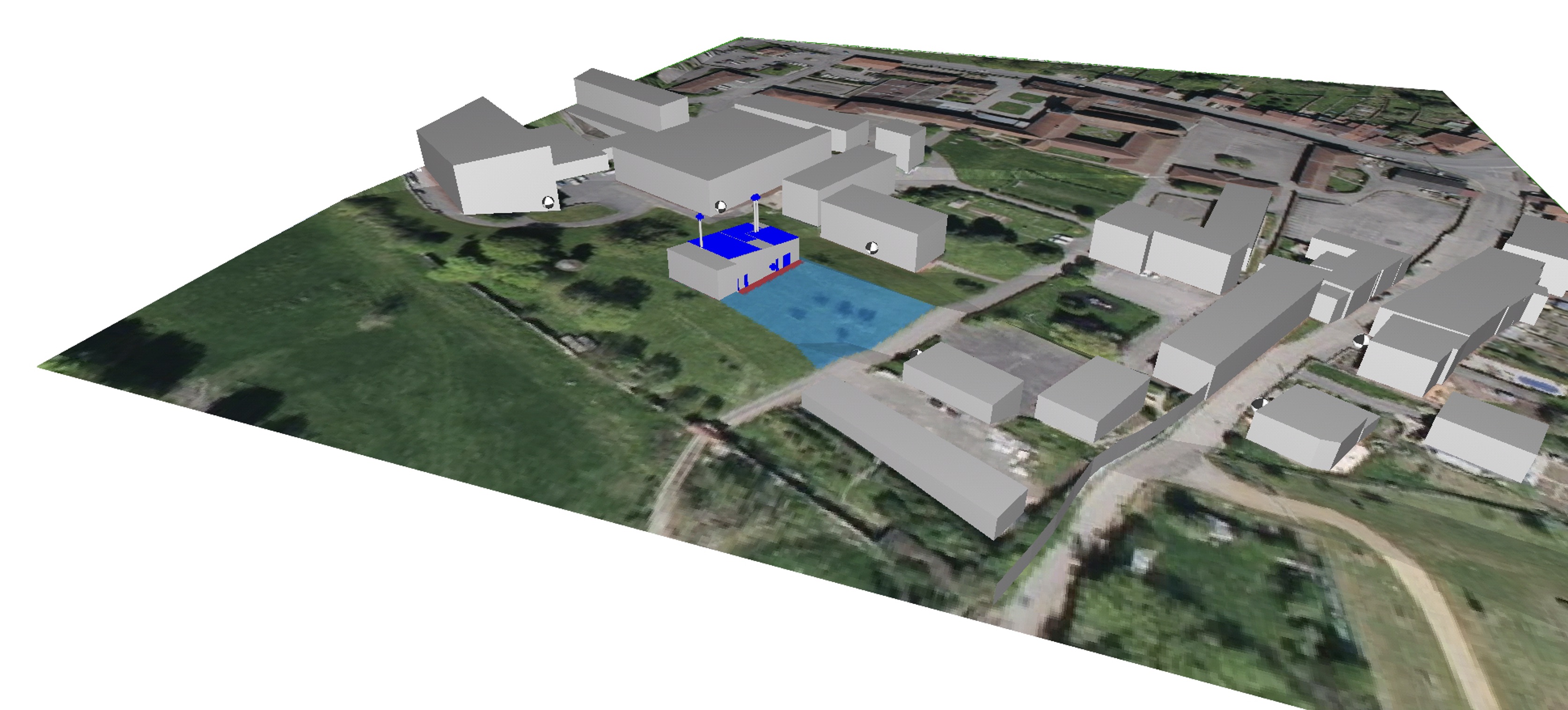

Modélisation extérieure d'une chaufferie biomasse, réalisée par VENATHEC
Pour les équipements situés à l'intérieur des locaux, un travail spécifique de rayonnement à travers l'enveloppe du bâtiment est mené, en tenant compte des indices d'affaiblissement des parois, portes, grilles de ventilation, etc.

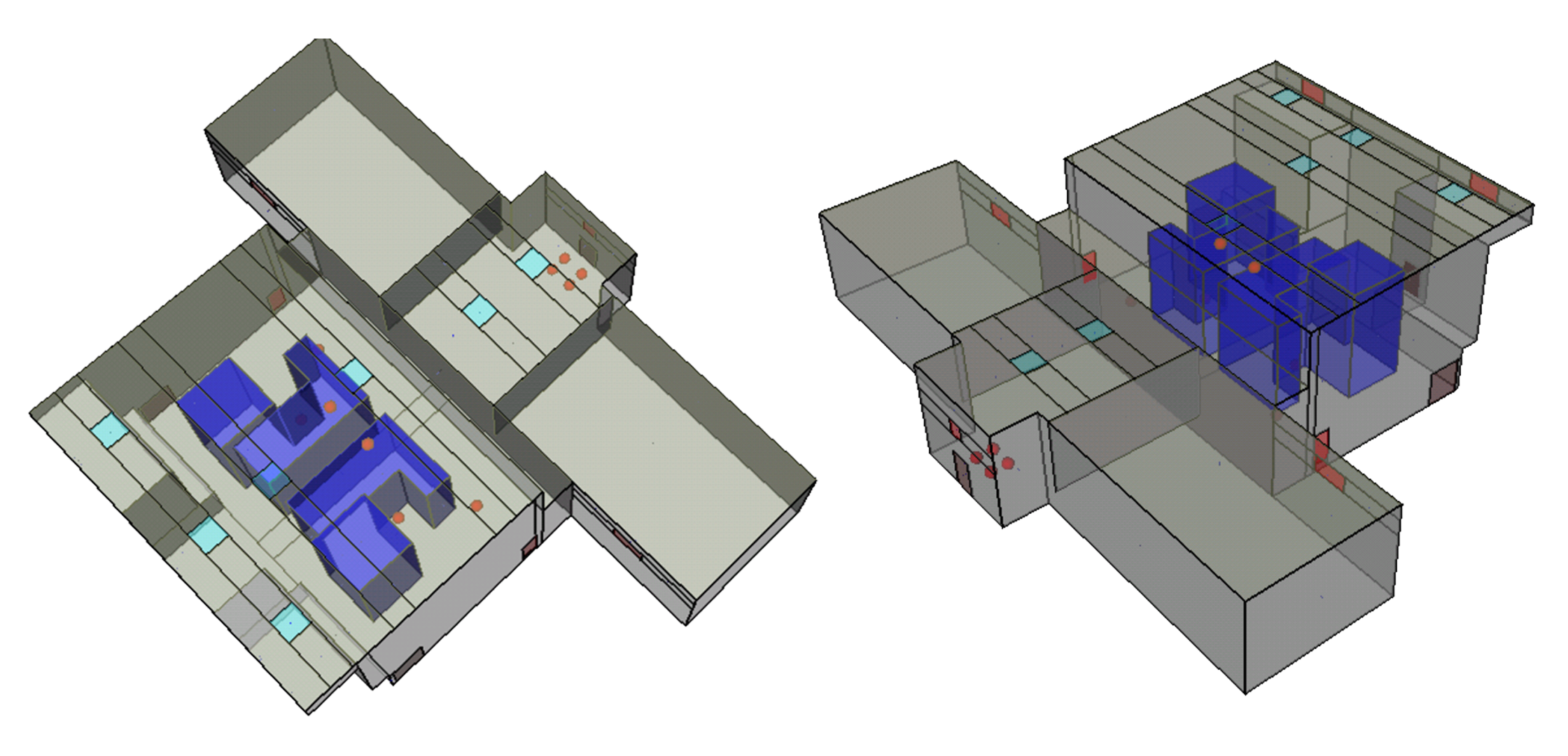

Modélisation intérieure d'une chaufferie biomasse, réalisée par VENATHEC
Étape 4 : Simulation de l'état futur et analyse de conformité
Le modèle calcule les niveaux de bruit particulier générés par la chaufferie à chaque point d'étude, en limite de propriété et en ZER, pour les deux périodes réglementaires. Ces résultats sont comparés aux seuils admissibles pour établir une cartographie de conformité claire.Étape 5 : Préconisations techniques
Si des dépassements sont identifiés, un calcul est réalisé pour chaque point non conforme, généralement sur la période la plus contraignante (souvent la nuit). Les sources les plus contributrices sont hiérarchisées, et des solutions de traitement sont proposées et testées par itération dans le modèle jusqu'à obtention d'une conformité acoustique complète.Étape 6 : Le rapport d'étude acoustique
Le rapport final restitue l'ensemble de la démarche : contexte réglementaire, conditions de mesure, hypothèses de modélisation, résultats des simulations, cartes de bruit et préconisations chiffrées. Il rappelle systématiquement les limites de l'exercice : les résultats dépendent des conditions du jour de mesure et des hypothèses fournies sur les équipements ; des mesures de contrôle après mise en service ou après travaux d'insonorisation restent recommandées.Quelles solutions correctives en cas de non conformité acoustique ?
Sur une chaufferie biomasse/gaz, les sources les plus contributrices — et donc prioritaires à traiter — sont quasi systématiquement les cheminées d'extraction des chaudières, suivies des cheminées des chaudières gaz d'appoint, puis des grilles de ventilation des locaux techniques.
Silencieux circulaires et à baffles parallèles
C'est la solution de référence pour traiter à la fois les cheminées et les grilles de ventilation. Installés entre la sortie du ventilateur (ou de la chaudière) et le pied de la cheminée, ou directement en façade en complément d'une grille pare-pluie, ces silencieux dissipatifs offrent des performances d'atténuation dimensionnées bande de fréquence par bande de fréquence, en fonction du niveau sonore de la source à traiter.

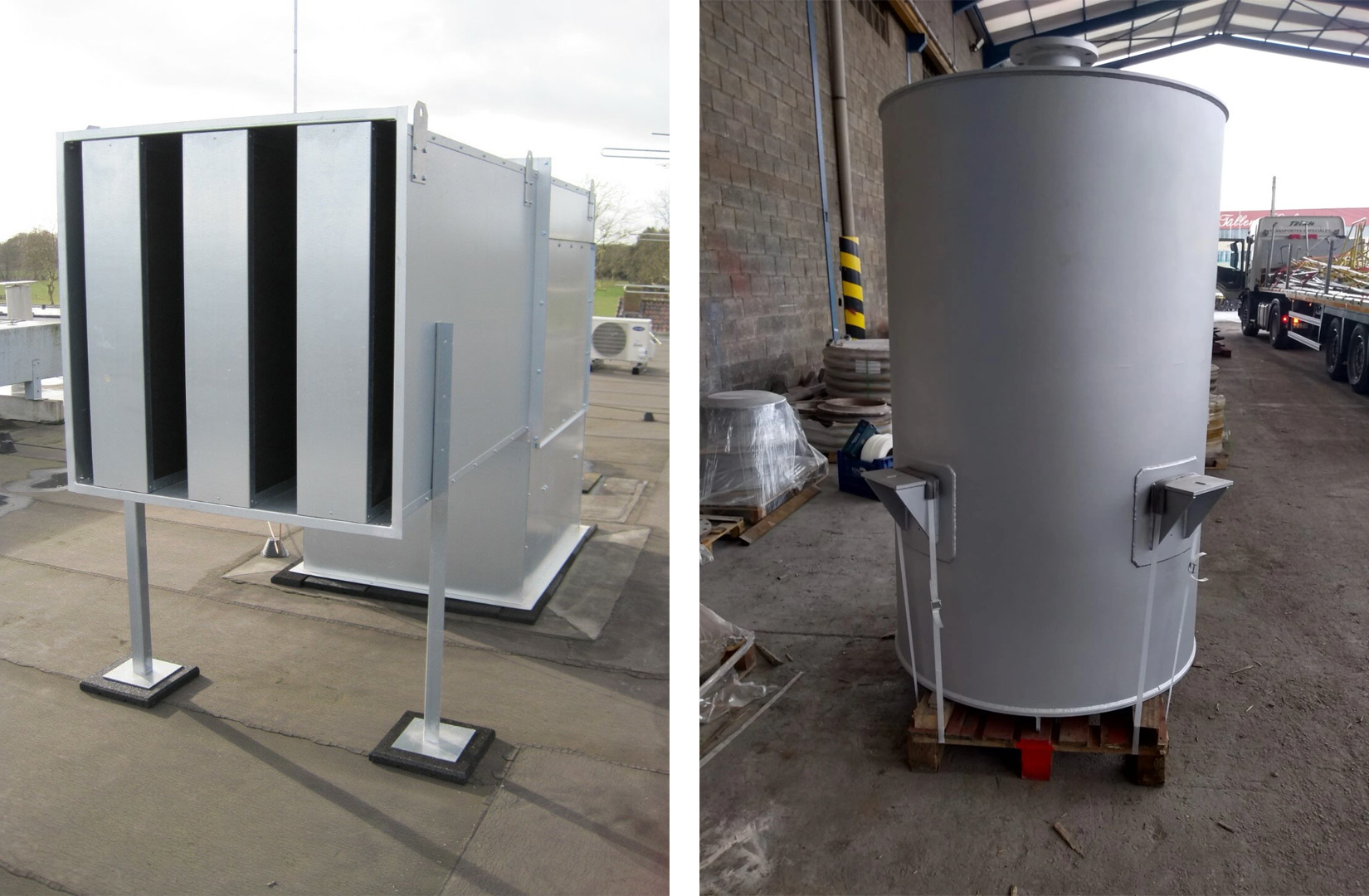

À gauche : un silencieux à baffles parallèles, à droite : un silencieux circulaire
Deux points de vigilance à ne pas éluder : la régénération acoustique du silencieux lui-même (qui peut dégrader sa performance si mal dimensionnée) et les pertes de charge induites dans le réseau, qui doivent rester compatibles avec le bon fonctionnement du tirage.
Portes sectionnelles acoustiques
Lorsque la porte du local biomasse assure aussi une fonction de ventilation basse, un compromis doit être trouvé : à défaut de porte sectionnelle intégrant une grille à haute performance acoustique, la solution consiste à déplacer la grille de ventilation à proximité de la porte plutôt que sur une façade exposée aux habitations, et à retenir une porte présentant un indice d'affaiblissement acoustique renforcé.
Vérification des éléments passifs de l'enveloppe
Couverture, portes individuelles, skydomes : ces éléments ne nécessitent pas toujours un traitement spécifique, mais il est indispensable de vérifier que les produits retenus pour la construction présentent des performances acoustiques au moins égales à celles considérées dans le modèle — sans quoi la conformité calculée ne se vérifiera pas sur le terrain.
Approche itérative et priorisée
L'ordre de traitement suit la hiérarchie des contributions sonores identifiées par la modélisation : il ne sert à rien de sur-traiter une source secondaire tant que la source dominante n'est pas maîtrisée. Cette approche permet d'optimiser le coût des travaux d'insonorisation en les concentrant sur les postes réellement dimensionnants.
Contrôle après mise en œuvre
Une fois les solutions installées, une mesure de contrôle en conditions réelles de fonctionnement reste la seule façon de lever définitivement les incertitudes liées aux hypothèses de modélisation (trafic, équipements finaux, conditions météorologiques) — notamment sur le critère de tonalité marquée, qui ne peut être évalué qu'une fois l'installation en fonctionnement.

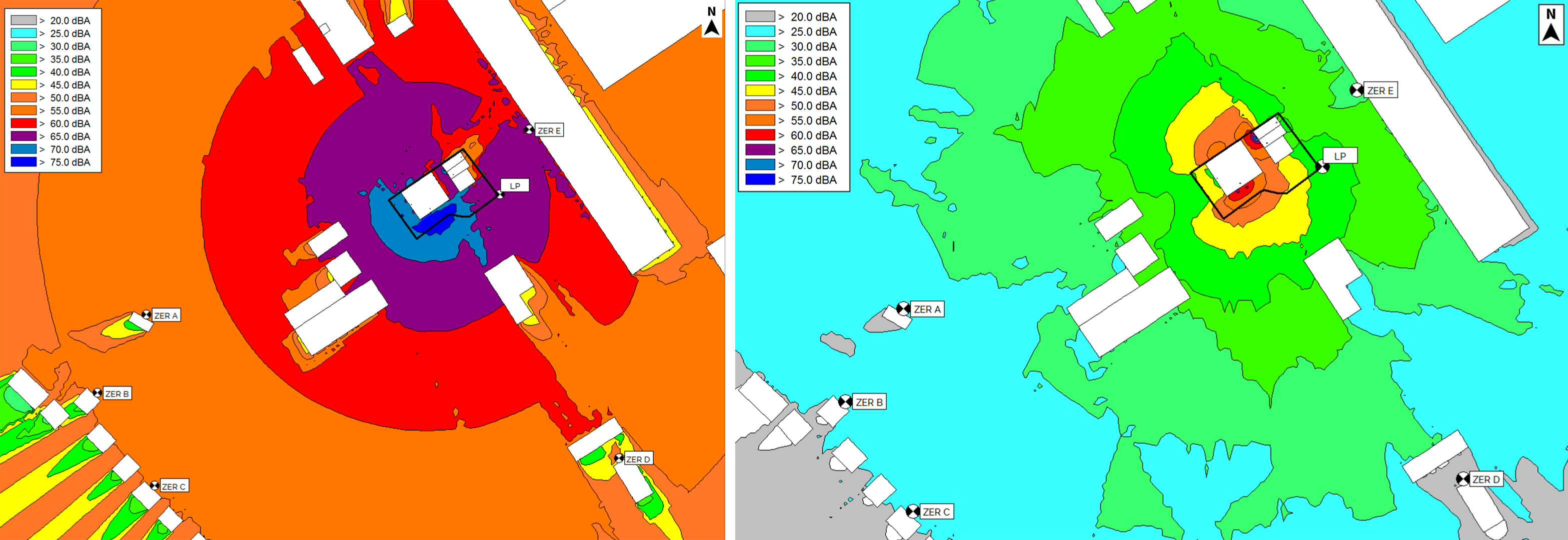

Cartographie acoustique d'une chaufferie biomasse : à gauche avant travaux, à droite après travaux
En conclusion
Qu'il s'agisse d'anticiper les exigences réglementaires dès la conception d'un projet ou de traiter des non-conformités identifiées sur une installation existante, une étude d'impact acoustique bien menée permet de sécuriser un projet de chaufferie biomasse/gaz sans surcoût inutile : en identifiant précisément les sources dominantes, elle concentre l'effort d'insonorisation là où il est réellement nécessaire, plutôt que de sur-traiter l'ensemble de l'installation.
Nos équipes vous accompagnent à chaque étape de la démarche, de la campagne de mesures initiale jusqu'aux préconisations techniques et au contrôle après mise en service. N'hésitez pas à nous contacter pour échanger sur votre projet et bénéficier de notre expertise en acoustique industrielle.
