CVC, CTA, PAC, VMC... étude acoustique, réglementation & solutions
Essentiels au confort thermique des bâtiments, les systèmes de climatisation, ventilation et chauffage (CVC) sont aussi une source de nuisances sonores. Cet article explore leurs impacts acoustiques, la réglementation et les solutions pour y remédier.
Table des Matières
Acoustique & CVC, CTA, PAC, VMC : tout comprendre en 5 points clés
Quels impacts acoustiques des systèmes CVC sur l'environnement ?
Quelles règles acoustiques s'appliquent aux installations CVC ?
Comment se déroule une étude acoustique CVC ?
Quelles solutions réduisent le bruit de CVC ?
Combien coûte une étude acoustique d'équipements CVC, CTA, PAC, VMC ? CVC : un peu de contexte
Les systèmes de climatisation, ventilation et chauffage (CVC) occupent une place centrale dans les bâtiments aujourd'hui. Ils assurent à la fois le confort thermique et la qualité de l'air intérieur, deux éléments devenus incontournables dans nos environnements de travail (bureaux, entrepôts, etc), les logements collectifs ou les établissements de santé. En France, près de 90 % des bâtiments tertiaires sont aujourd'hui équipés de ces systèmes, et ce marché connaît une croissance soutenue, portée par les exigences réglementaires et les préoccupations liées à la santé environnementale. Mais cette généralisation soulève aussi des enjeux acoustiques importants. Les équipements CVC sont souvent à l'origine de nuisances sonores, perceptibles à la fois à l'extérieur — dans l'environnement immédiat du bâtiment — et à l'intérieur, dans les espaces occupés par les usagers. Une prise en compte rigoureuse de ces impacts est donc nécessaire, dès la conception des installations.
CVC : le point sur les nuisances sonores
L'impact acoustique environnemental
Les équipements extérieurs — tels que les groupes froids, condenseurs ou ventilateurs — peuvent générer un bruit continu ou cyclique, souvent composé de basses et moyennes fréquences. Ces bruits se propagent facilement dans l'environnement, souvent à plusieurs dizaines de mètres, en contournant les obstacles ou en se réfléchissant sur les façades avoisinantes. Leur fonctionnement, notamment en période nocturne, peut altérer le calme d'un quartier résidentiel, en particulier lorsque les installations sont positionnées en toiture ou en façade sans précaution acoustique.

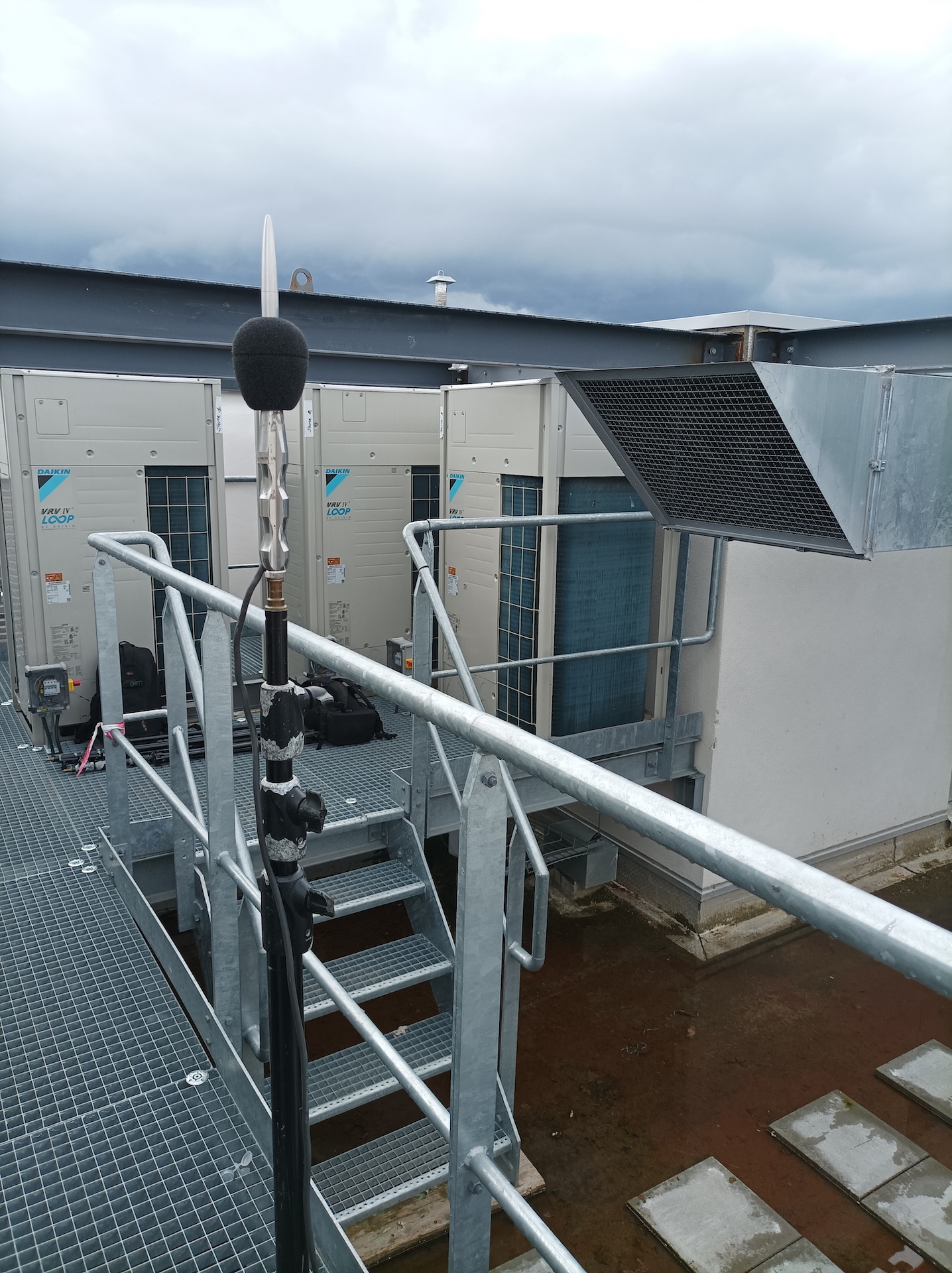

Exemple de mesures acoustiques réalisées par VENATHEC en toiture de bâtiment
Ce bruit peut provoquer un sentiment d'envahissement sonore chez les riverains, surtout si la perception est amplifiée par une modulation du son (variation du régime de fonctionnement) ou une émergence marquée par rapport au bruit ambiant. Dans les environnements urbains denses, cela peut rapidement conduire à des plaintes, voire à des sanctions administratives.
La gêne à l'intérieur des bâtiments
À l'intérieur des bâtiments, les nuisances acoustiques liées aux systèmes CVC se manifestent de plusieurs manières : bruit de soufflage dans les bouches d'aération, ronflements continus des moteurs, vibrations transmises par les équipements au travers des structures. Un autre effet indirect est également à prendre compte, l'interphonie : les réseaux traversant les parois séparatives diminuent l'isolement entre locaux. Dans les bureaux, ces bruits peuvent nuire à la concentration, à la productivité et à la qualité de vie au travail. Ils peuvent perturber les échanges, fatiguer l'audition, ou simplement devenir une source d'agacement pour les occupants. Dans les établissements de santé, l'impact est encore plus critique : une ambiance sonore apaisée est essentielle au repos des patients, à la qualité des soins et à l'efficacité du personnel médical. Dans les logements, enfin, les niveaux sonores perçus jouent un rôle fondamental dans le confort global, notamment la nuit, où le moindre bruit peut altérer le sommeil.
La nature même du bruit joue également un rôle dans cette perception. Les sons graves, en particulier, sont les plus difficiles à atténuer au travers des parois, et les plus susceptibles de se propager au travers de la structure d'un bâtiment.
Bruits d'équipements CVC : que dit la réglementation acoustique ?
Impact acoustique environnemental : réglementation sur le bruit vis-à-vis des tiers
Le décret n°2006-1099 du 31 août 2006 constitue le texte de référence en matière de bruit de voisinage généré par les installations techniques fixes, comme les équipements de climatisation ou de ventilation. Ses dispositions ont été intégrées au Code de la santé publique, aux articles R1336-5 à R.1336-8 et R31337-6 à R1337-10, qui encadrent les conditions dans lesquelles une installation peut être jugée bruyante pour le voisinage. Le texte repose sur la notion d'émergence sonore globale, c'est-à-dire la différence entre le niveau de bruit ambiant (avec l'installation en fonctionnement) et le niveau de bruit résiduel (sans l'installation).
Les seuils à ne pas dépasser sont fixés à :
- 5 dB(A) en période diurne (de 7h à 22h)
- 3 dB(A) en période nocturne (de 22h à 7h)
Ces valeurs peuvent être ajustées si le bruit présente des caractéristiques particulières. Le décret introduit en effet des termes correctifs qui tiennent compte de la durée d'apparition du bruit : plus un bruit est intermittent ou bref, plus le seuil d'émergence toléré est augmenté. Il précise également les conditions d'application d'une émergence spectrale, en analysant l'augmentation du niveau sonore dans certaines bandes de fréquence (de 125 Hz à 4 000 Hz), à l'intérieur des bâtiments impactés.
Le texte prévoit enfin des seuils minimaux de bruit ambiant, en dessous desquels les règles d'émergence ne s'appliquent pas : 25 dB(A) à l'intérieur des locaux, et 30 dB(A) à l'extérieur. L'objectif est d'éviter que des émergences très faibles soient considérées comme gênantes dans des environnements déjà extrêmement silencieux.
Au-delà de la réglementation : des limites à connaître :
Même lorsqu'une installation respecte les seuils d'émergence définis par la réglementation, cela ne garantit pas l'absence de gêne pour les riverains. Dans des environnements calmes, comme les zones résidentielles peu exposées ou certains locaux à usage spécifique (chambres, établissements de santé), une émergence pourtant "réglementaire" peut être perçue comme intrusive.
Certaines composantes du bruit, notamment les basses fréquences (comme la bande de 63 Hz, non prise en compte dans l'émergence spectrale), sont particulièrement sensibles pour l'oreille humaine. Elles se propagent facilement dans les structures du bâtiment et peuvent provoquer des sensations vibratoires désagréables. C'est pourquoi il est souvent recommandé, au-delà du cadre strictement réglementaire, d'évaluer l'impact sonore de manière élargie, en tenant compte du contexte d'exposition, des attentes des usagers, et des caractéristiques propres à chaque projet.
Confort acoustique intérieur : normes et exigences fonctionnelles
À l'intérieur du bâtiment, les installations CVC doivent garantir un niveau de confort acoustique compatible avec les usages. Il ne s'agit pas ici de respecter des seuils réglementaires au sens strict, mais d'atteindre des objectifs de confort définis par des normes ou des cahiers des charges fonctionnels.
La norme NF S31-080 (applicable aux bâtiments tertiaires) recommande par exemple :
- un niveau sonore à respecter selon le niveau de performance recherché (Courant, Performant, Très Performant) ;
- des seuils plus bas dans les locaux sensibles (salles de réunion, cabinets médicaux, etc.).
D'autres référentiels s'appliquent selon les secteurs : santé, enseignement & hôtellerie (arrêté du 25/04/2003), logements (arrêté du 30 juin 1999), ou encore différent référentiels environnementaux (BREEAM, HQE, etc) qui incitent à prendre en compte l'acoustique dans les critères de confort global. Dans tous les cas, l'objectif est d'assurer un bruit de fond faible, stable et non gênant, avec une attention particulière portée aux bruits de soufflage, aux vibrations, et à la propagation des basses fréquences, souvent sources de gêne difficile à traiter a posteriori.
CVC : études acoustiques & solutions techniques
Le déroulement d'une étude acoustique
Une étude acoustique permet d'anticiper ou de corriger les impacts sonores liés aux équipements CVC. Elle suit en général les étapes suivantes :
- Analyse du projet (plans, scénarios de fonctionnement, fiches techniques et données sonores des équipements, emplacements).
- Mesures de bruit résiduel.
- Modélisation acoustique 3D du bâtiment et simulation de propagation du bruit dans l'environnement et/ou à l'intérieur.
- Vérification réglementaire (respect des seuils d'émergence, confort intérieur), et vérification du risque de nuisance acoustique hors cadre réglementaire (émergences en basses fréquences à 63 Hz, émergences lorsque les niveaux de bruit ambiants sont inférieurs à ceux indiqué par la réglementation, etc).
- Préconisations acoustiques pour atténuation si nécessaire.
- Mesures après corrections ou en fin de chantier pour mesurer l'efficacité des solutions mises en oeuvre.

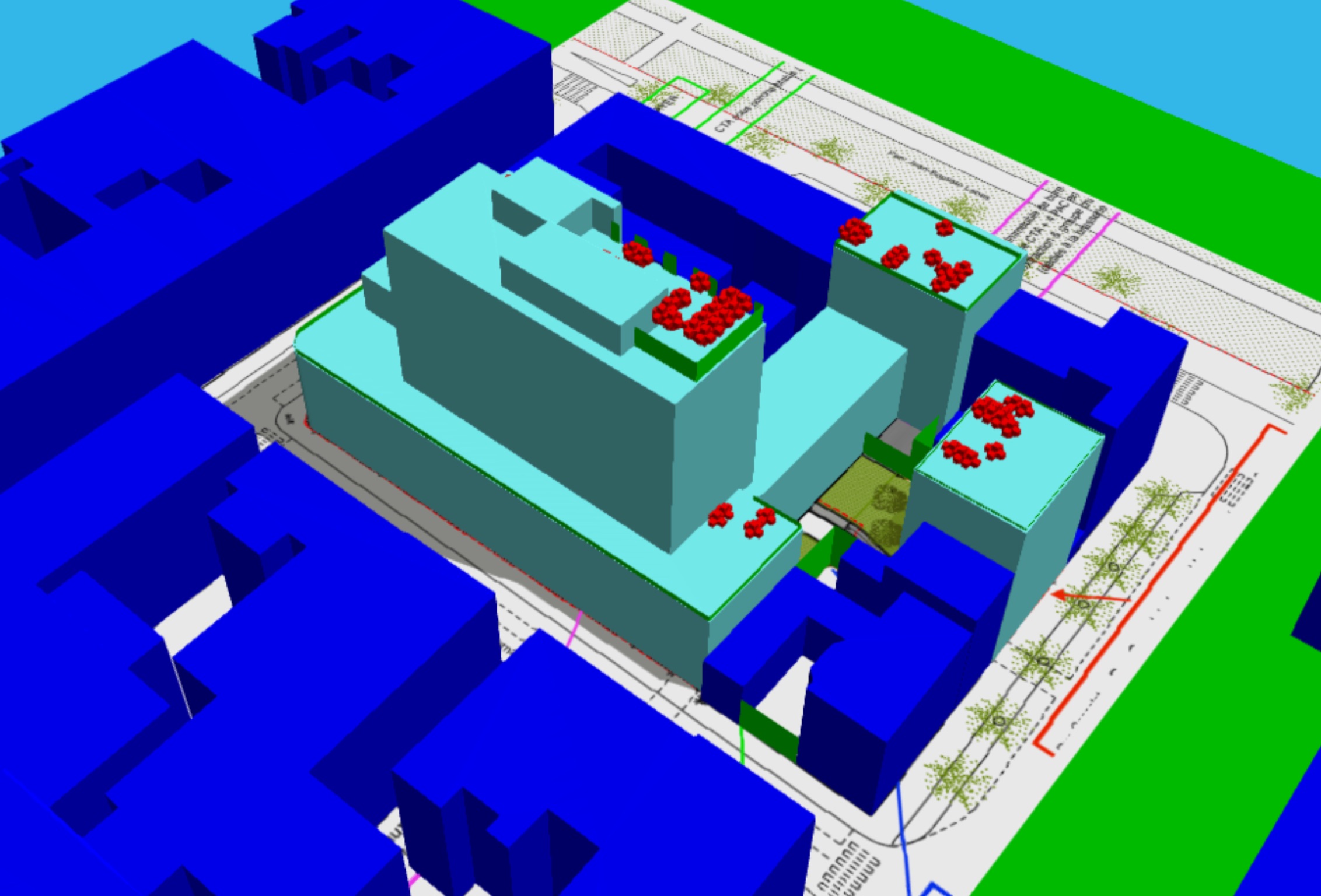

Une modélisation acoustique réalisée par VENATHEC
Cette démarche est essentielle en phase de conception mais aussi dans le cadre de diagnostics après plainte ou mise en conformité.
Quelles solutions techniques pour réduire le bruit des équipements CVC ?
La maîtrise acoustique des équipements CVC repose sur un ensemble d'actions. L'implantation des équipements joue également un rôle crucial. Positionner les unités à distance des ouvertures sensibles, orienter les rejets ou aspirations d'air vers des zones non habitées, ou intercaler des obstacles naturels ou bâtis (acrotères, murets, écrans) permet souvent de limiter la propagation du bruit. Une autre piste consiste à sélectionner des équipements spécifiquement conçus pour limiter les émissions sonores : moteurs à vitesse variable, compresseurs silencieux, ventilateurs à géométrie optimisée.
Exemples de pièges à son
En complément, des dispositifs de traitement acoustique peuvent être dimmensionnés : capotages insonorisants, silencieux dans les gaines, ou encore traitements antivibratiles pour limiter les transmissions solidiennes. À noter que pour certains équipements très sonores (VRV, pompes à chaleur), il doit potentiellement être envisagé leur implantation en local technique fermé et ventilé pour minimiser efficacement leur impact sur le voisinage ; l'acousticien peut également préconiser des cycles de fonctionnement.
Dans les locaux techniques, des revêtements absorbants et des cloisonnements performants permettent de contenir les émissions sonores à la source. Enfin, la régulation des débits d'air et le dimensionnement optimal des réseaux permettent de réduire les vitesses d'air, et donc le bruit de soufflage. Ces solutions doivent être intégrées dès la phase de conception, en lien étroit avec les équipes CVC, les architectes et les acousticiens..
En conclusion
Les systèmes CVC, bien que nécessaires au confort thermique et à la qualité de l'air, ne doivent pas compromettre le confort acoustique des occupants ni la tranquillité des riverains. Une étude acoustique rigoureuse, menée en amont, permet d'identifier les risques et d'anticiper les moyens nécessaires à la maîtrise du bruit des équipements au voisinage. Grâce à une expertise transversale alliant connaissances techniques et réglementaires, VENATHEC accompagne ses clients vers des solutions adaptées, efficientes... et silencieuses.
