Groupes électrogènes : tout comprendre sur l'étude acoustique
Les groupes électrogènes peuvent générer d'importantes nuisances sonores. Une étude acoustique permet d'anticiper ces impacts, de respecter la réglementation et de définir les solutions adaptées.
Accueil > Groupes électrogènes : tout comprendre sur l'étude acoustique
Table des Matières
- Les questions les plus fréquemment posées sur l'impact acoustique des groupes électrogènes
- Groupes électrogènes : un peu de contexte
- Les différentes sources de bruit d'un groupe électrogène
- La réglementation : ICPE ou pas ICPE ?
- Le déroulement de l'étude acoustique, étape par étape
- Quelles solutions techniques ?
- En conclusion
Les questions les plus fréquemment posées sur l'impact acoustique des groupes électrogènes
Vous souhaitez aller à l'essentiel ? VENATHEC répond aux cinq questions les plus fréquemment posées sur l'impact acoustique des groupes électrogènes : réglementation, sources de bruit, coût d'une étude, etc.
Un groupe électrogène est-il soumis à une réglementation acoustique ?
Quelles sont les principales sources de bruit d'un groupe électrogène ?
Comment réduire le bruit d'un groupe électrogène ?
À quel moment faut-il réaliser l'étude acoustique d'un groupe électrogène ?
Combien coûte une étude acoustique d'un groupe électrogène ?Groupes électrogènes : un peu de contexte
Qu'ils soient utilisés en secours pour pallier une coupure de réseau, en appoint sur un chantier ou en continu sur un site industriel isolé, les groupes électrogènes sont devenus un équipement incontournable pour de nombreux professionnels : industriels, data centers, établissements de santé, sites tertiaires. Mais un groupe électrogène en fonctionnement, c'est aussi une source de bruit complexe, qui combine le bruit du moteur thermique, celui de l'échappement, des ventilateurs de refroidissement, et parfois des vibrations transmises au sol. Installé à proximité d'habitations ou de riverains sensibles, il peut rapidement devenir une source de nuisance sonore et de plaintes de voisinage, avec à la clé un risque de non-conformité réglementaire.
Anticiper cet enjeu passe par une étude d'impact acoustique, qui permet de caractériser précisément la situation sonore avant et après installation, et de dimensionner les solutions nécessaires pour respecter les seuils applicables. C'est ce que nous vous proposons de détailler dans cet article : les sources de bruit propres à un groupe électrogène, le cadre réglementaire à connaître, le déroulement d'une étude acoustique, et les principales solutions techniques disponibles.
Les différentes sources de bruit d'un groupe électrogène
Un groupe électrogène n'est pas une source de bruit unique : c'est un ensemble de mécanismes qui se cumulent, chacun avec sa propre signature acoustique.
- Le moteur thermique est la source dominante en moyennes et hautes fréquences. Les vibrations générées par la combustion et les pièces en mouvement (pistons, vilebrequin) se transmettent à la structure du châssis et rayonnent à travers les parois du capot.

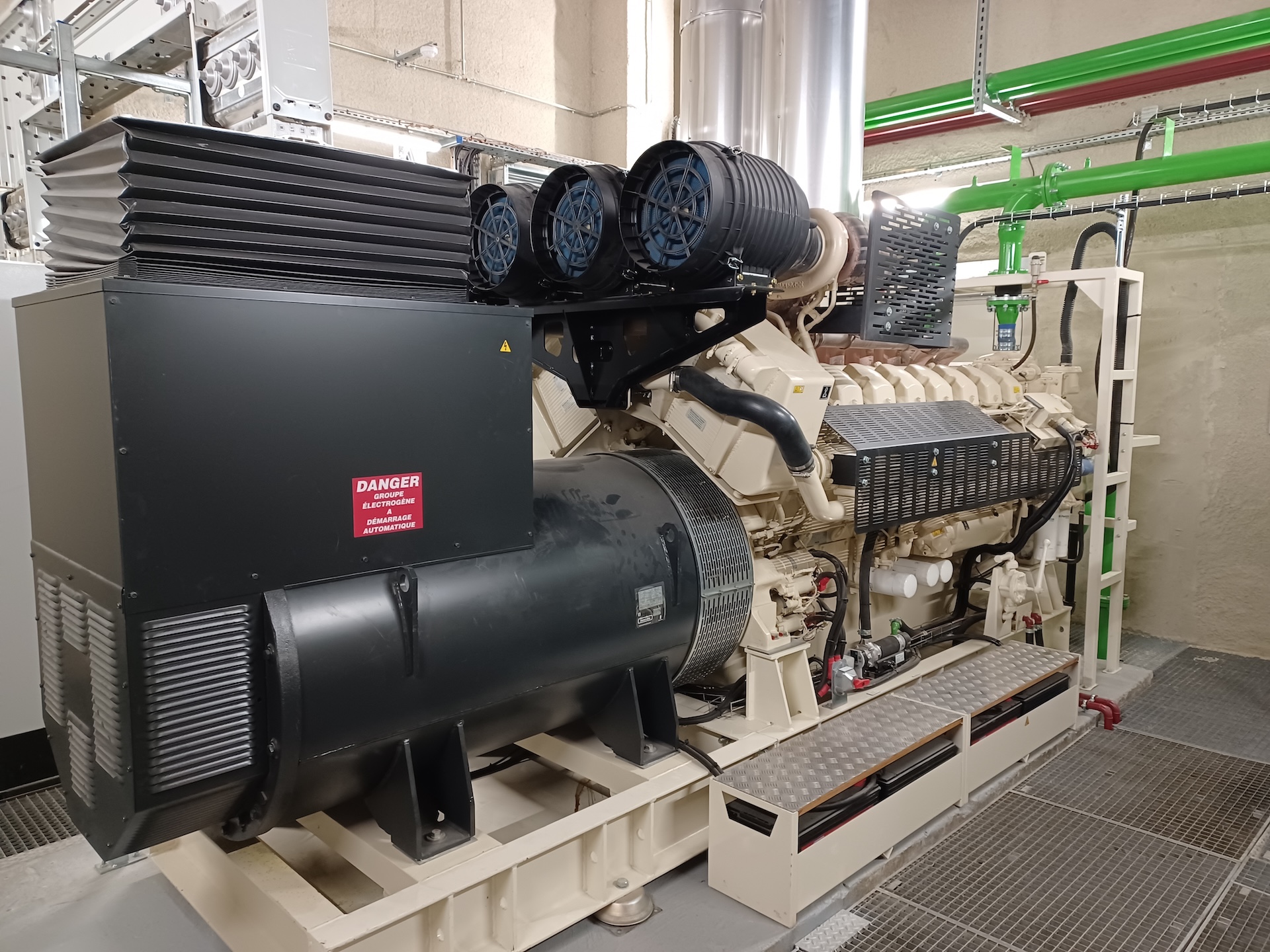

Un groupe électrogène avec, sur la partie droite, son moteur constitué de deux culasses en V
- L'échappement est souvent la source la plus problématique en termes de propagation à distance. Le bruit y est pulsé et présente un caractère tonal marqué, centré sur la fréquence d'explosion du moteur, c'est-à-dire des composantes basses fréquences (généralement entre 25 et 250 Hz selon le régime de rotation). Ces basses fréquences se propagent loin et traversent facilement les parois légères, ce qui explique une part importante des plaintes de voisinage.
- L'admission d'air (air comburant pour la combustion, air de refroidissement pour le radiateur) constitue une ouverture acoustique dans le capotage. Sans traitement spécifique, ces grilles laissent fuir un niveau sonore élevé et directionnel.
- Les ventilateurs de refroidissement génèrent un bruit aérodynamique à large bande, particulièrement audible à pleine charge.
- Les vibrations transmises au sol, via les plots du châssis, peuvent se propager sur plusieurs dizaines de mètres selon la nature du sol et générer des bruits solidiens perceptibles dans des bâtiments voisins ; un phénomène amplifié en l'absence de découplage vibratoire adapté (silentblocs, plots antivibratiles), notamment lorsque le groupe est posé directement sur dalle béton.

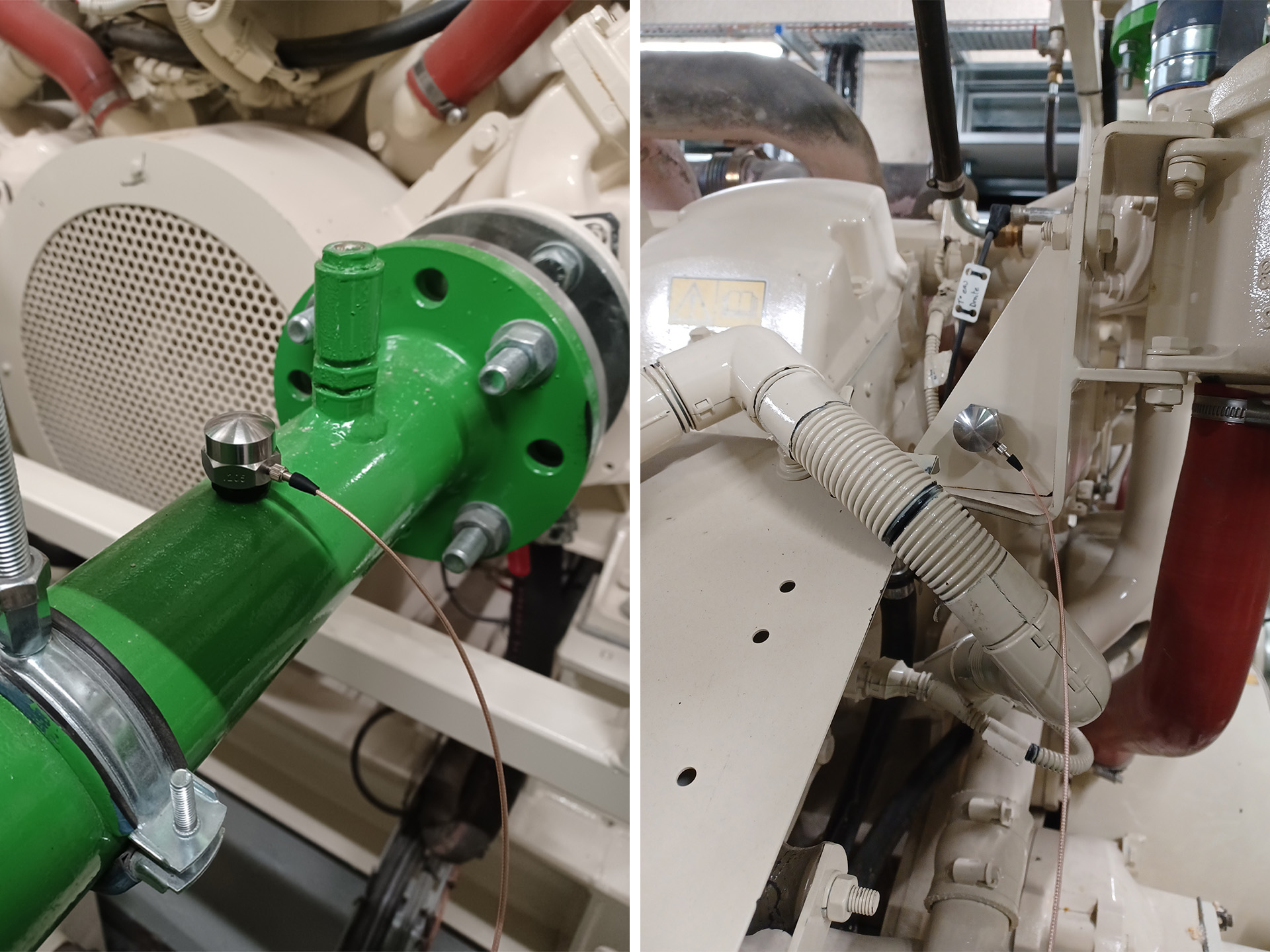

Exemple de mesures vibratoires réalisées en des points sensibles d'un groupe électrogène à l'aide d'un accéléromètre
La réglementation : ICPE ou pas ICPE ?
Deux cas de figure existent, selon que le groupe électrogène est installé sur un site classé ICPE ou non, et deux régimes de contrôle différents.
Dans les deux cas, une notion acoustique se trouve au coeur de la réglementation : l'émergence, qui correspond à la différence entre le bruit ambiant, groupe électrogène en fonctionnement, et le bruit résiduel, groupe électrogène à l'arrêt.

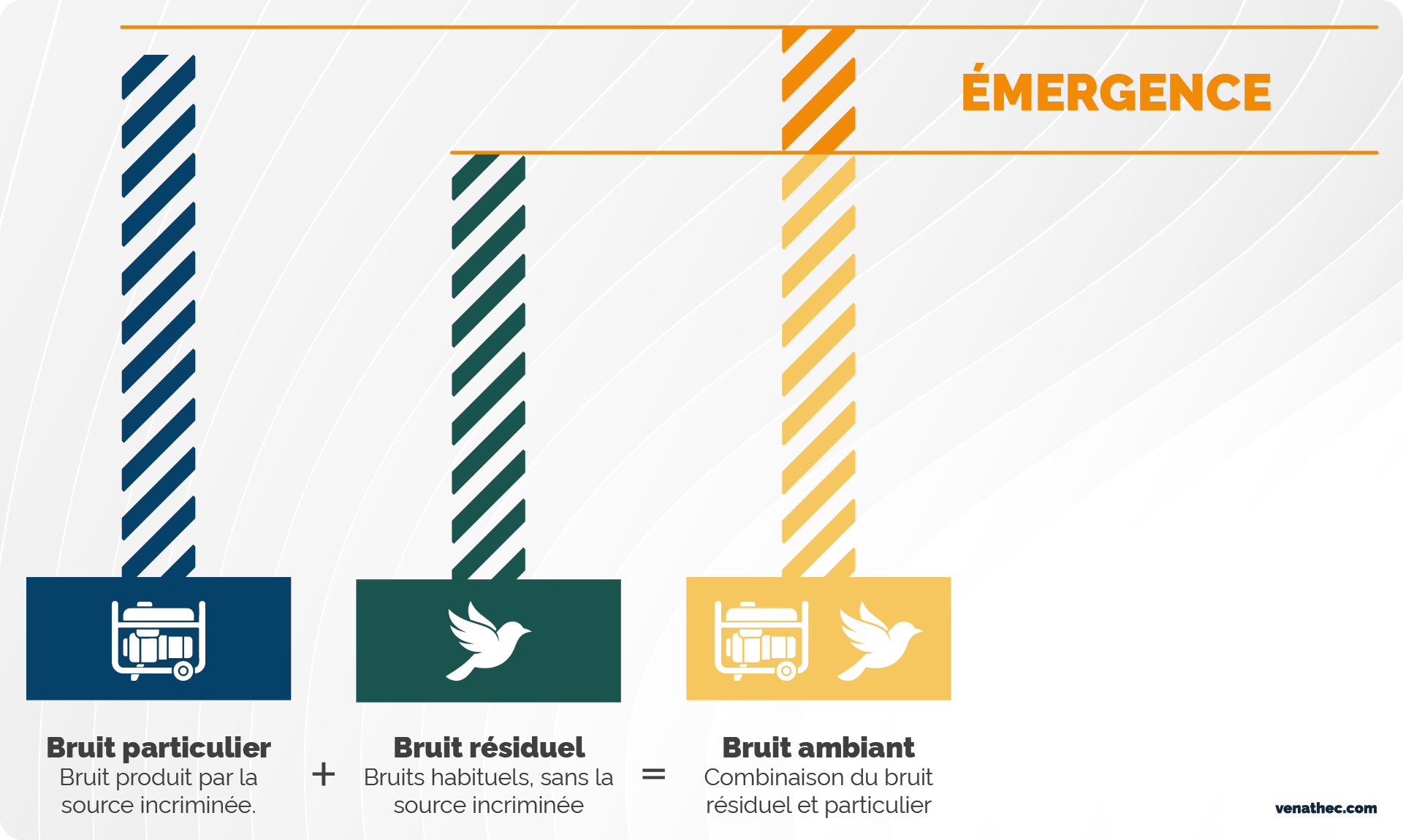

Comprendre la notion d'émergence acoustique
Le groupe électrogène est installé sur un site ICPE
Le fonctionnement du groupe entre alors dans le périmètre acoustique global du site et doit respecter l'arrêté du 23 janvier 1997 relatif à la limitation des bruits émis dans l'environnement par les installations classées. Ce texte fixe deux types de seuils :
- des niveaux de bruit en limite de propriété, fixés par l'arrêté préfectoral propre au site :
| Période diurne (7h - 22h) Sauf dimanches & fériés | Période nocturne (22h - 7h) + Dimanches & fériés | |
|---|---|---|
| Niveau sonore limite admissible en limite de propriété | 70 dBA | 60 dBA |
- des émergences admissibles en zone à émergence réglementée (ZER) :
| Niveau de bruit ambiant dans les zones à émergence réglementée | Période diurne (7h - 22h) Sauf dimanches & fériés | Période nocturne (22h - 7h) + dimanches & fériés |
|---|---|---|
| > 35 dBA et < 45 dBA | 6 dBA | 4 dBA |
| > 45 dBA | 5 dBA | 3 dBA |
Le groupe est installé hors site ICPE (tertiaire, hôpital, data center non classé, copropriété, activité commerciale, etc)
C'est alors le régime des bruits de voisinage qui s'applique, encadré par le décret n° 2006-1099 du 31 août 2006, aujourd'hui transcrit dans le Code de la santé publique, et précisé par l'arrêté du 5 décembre 2006 relatif aux modalités de mesurage des bruits de voisinage (modifié successivement en 2008, 2013 puis 2022). Le décret fixe des seuils d'émergence globale qui varient selon la période de la journée et la durée cumulée d'apparition du bruit. Plus le bruit se répète longtemps, plus le seuil admissible est strict.
| Période | Émergence maximale admissible | Durée cumulée d'apparition du bruit |
|---|---|---|
| Jour (7h – 22h) | 5 dBA | Supérieure à 8 h |
| 6 dBA | Entre 4 h et 8 h | |
| 7 dBA | Entre 2 h et 4 h | |
| 8 dBA | Entre 20 min et 2 h | |
| Nuit (22h – 7h) | 3 dBA | Supérieure à 8 h |
| 4 dBA | Entre 4 h et 8 h | |
| 5 dBA | Entre 2 h et 4 h | |
| 6 dBA | Entre 20 min et 2 h |
Un encadrement qui commence dès la conception du matériel
Au-delà des obligations liées au site d'implantation, les groupes électrogènes neufs sont eux-mêmes soumis à un encadrement réglementaire à la source : l'arrêté du 12 mai 1997 impose une homologation CEE de type et un marquage du niveau de puissance acoustique garanti par le fabricant. Concrètement, cela signifie que la maîtrise du bruit ne se joue pas uniquement au moment de l'étude d'impact : le choix du matériel (et la donnée constructeur associée) conditionne déjà une partie du résultat final.
Un point à ne pas négliger : les essais de maintenance (hebdomadaires ou mensuels) doivent être planifiés en tenant compte du bruit ambiant du moment. Un essai réalisé tôt le matin ou le week-end, quand le bruit résiduel est faible, augmente mécaniquement l'émergence mesurée, même si le groupe lui-même n'a pas changé.
Le déroulement de l'étude acoustique, étape par étape
Une étude d'impact acoustique d'un groupe électrogène se déroule généralement en 4 étapes. Nous vous les détaillons ci-dessous.
Étape 1 : mesures acoustiques d'état initial
L'objectif est de caractériser l'environnement sonore habituel, en l'absence du bruit du groupe électrogène (ou groupe à l'arrêt), pour établir le bruit résiduel de référence. Cette campagne est réalisée conformément à la norme NF S 31-010, avec du matériel de mesure de classe 1, sur une durée suffisante pour être représentative (mesure de longue durée, période la plus contraignante retenue, souvent la nuit). Les points de mesure sont positionnés en limite de propriété et/ou en zones à émergence réglementée, en accord préalable avec le client.

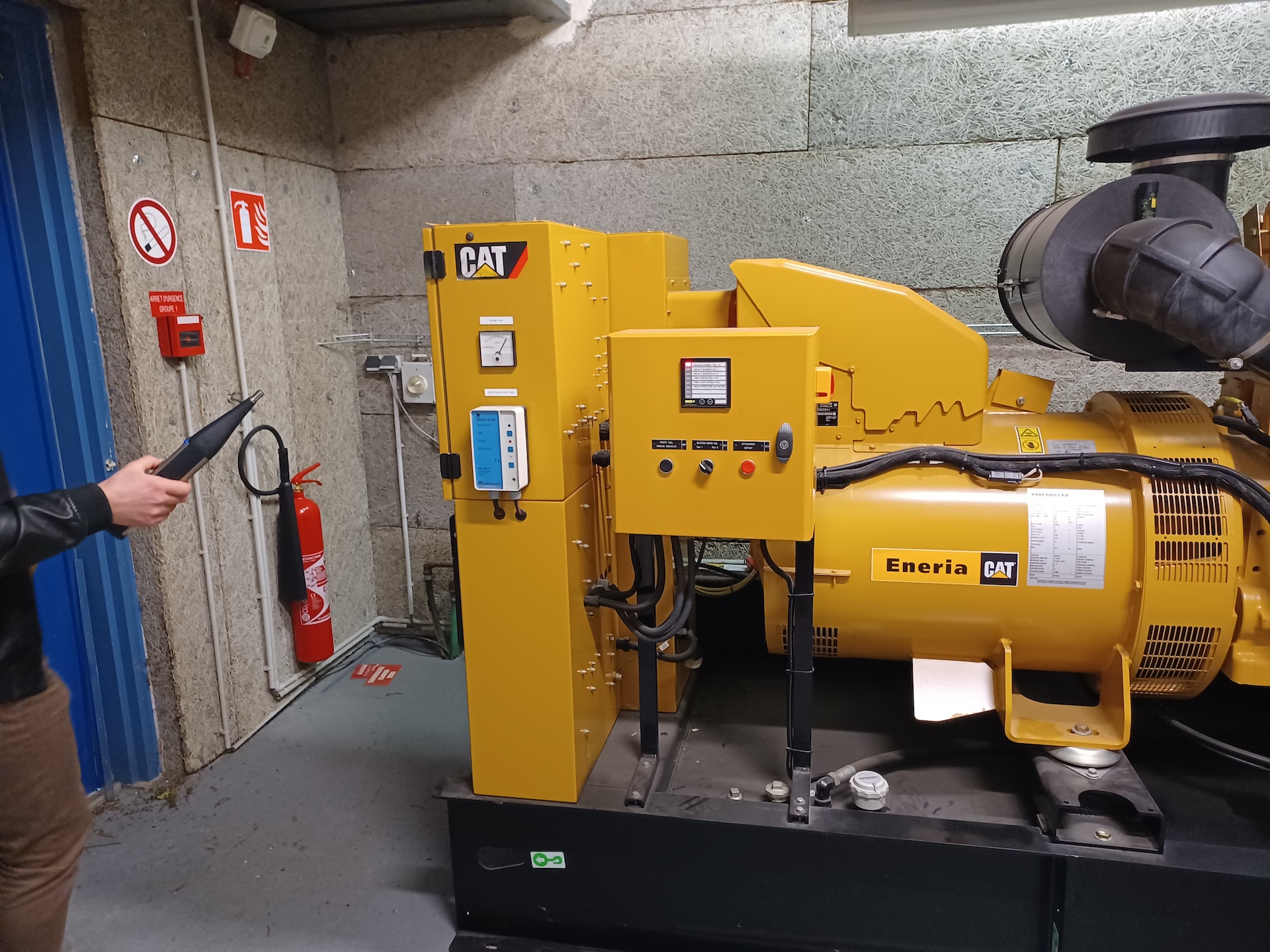

Mesures acoustiques de caractérisation d'un groupe électrogène
Étape 2 : modélisation numérique et étude d'impact
Les données collectées (mesures mais également l'environnement du site) sont compilées dans un logiciel de modélisation acoustique, qui applique la méthode de calcul de propagation sonore environnementale ISO 9613-1/9613-2. Le modèle intègre ainsi l'implantation des bâtiments et du voisinage, la topographie du site, la directivité des sources de bruit, les caractéristiques techniques du groupe électrogène (fiche technique constructeur, niveau de puissance acoustique).

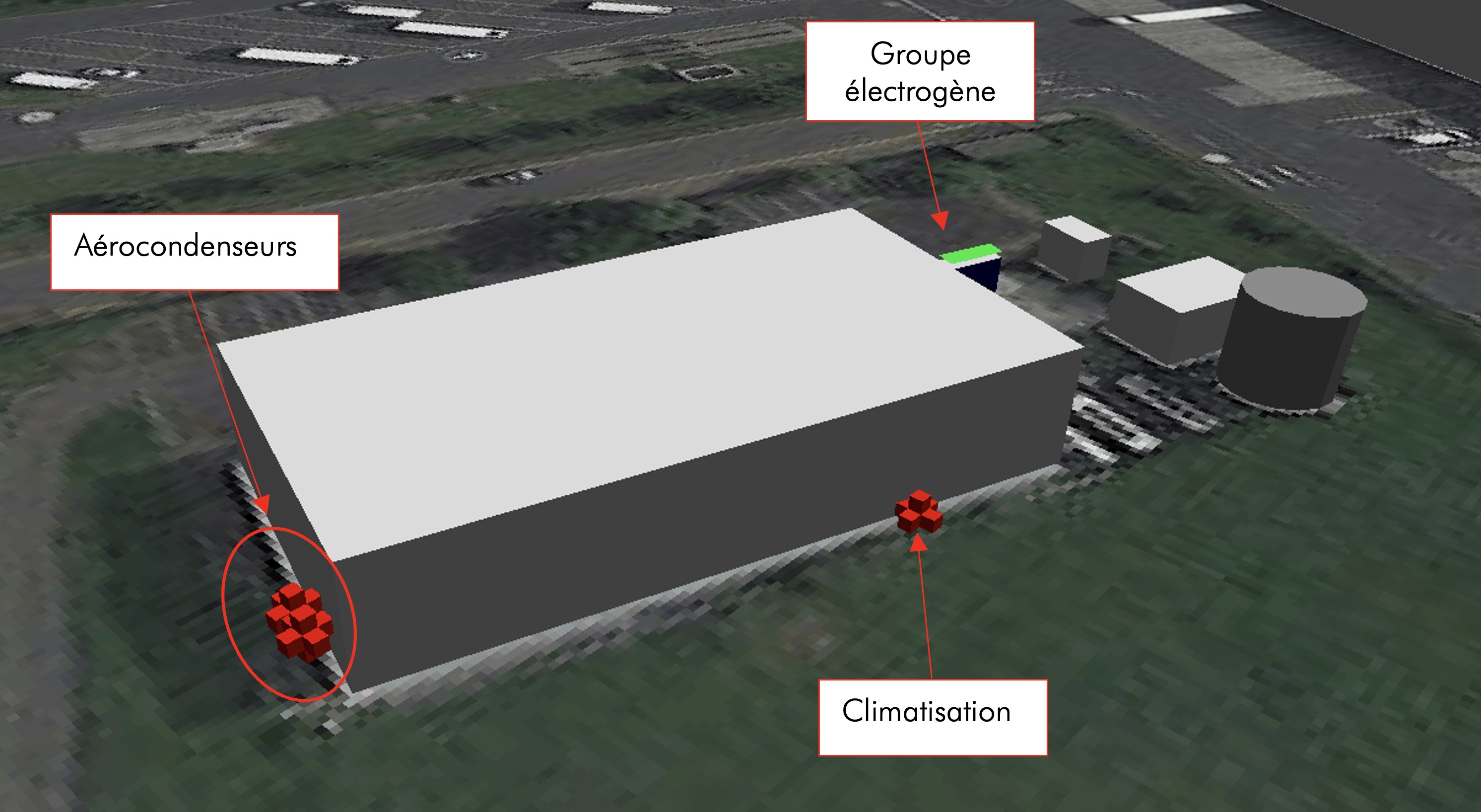

Modélisation 3D d'un bâtiment hébergeant, entre autre, un groupe électrogène
Étape 3 : détermination des traitements et rédaction des préconisations
Une fois le modèle validé sur la base de l'état initial, les traitements acoustiques nécessaires sont dimensionnés pour atteindre les objectifs réglementaires (émergence + limites de propriété). Une notice détaillée est ensuite rédigée, précisant les résultats de mesure, les objectifs acoustiques, les résultats de calculs prévisionnels, les matériaux et dispositifs préconisés (avec dimensionnement) et leur positionnement.
Étape 4 : vérification après mise en œuvre
Une mesure de contrôle post-travaux permet de vérifier que les objectifs sont atteints en conditions réelles de fonctionnement.
Quelles solutions techniques ?
Il existe plusieurs moyens permettant de maîtriser l'impact acoustique d'un groupe électrogène :
- Le capotage acoustique est la solution de référence. Il ne faut pas confondre le capot constructeur livré d'origine, qui offre une atténuation limitée, et un capotage acoustique dimensionné sur mesure, qui combine parois à forte masse surfacique avec âme absorbante, traitement acoustique des ouvertures de ventilation, et silencieux d'échappement adapté.

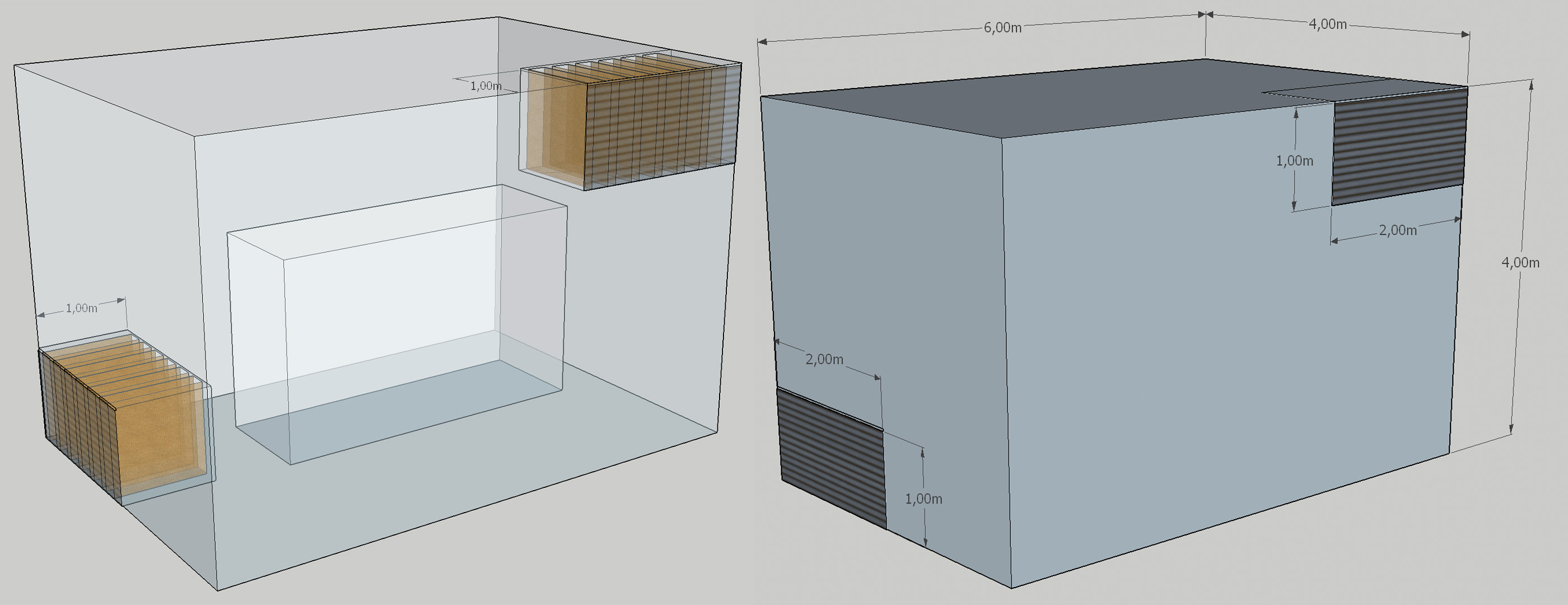

Dimensionnement d'un capotage acoustique pour un groupe électrogène
- Les pièges à son (silencieux d'admission/rejet d'air) traitent spécifiquement les fuites acoustiques au niveau des grilles de ventilation nécessaires au refroidissement du moteur et à l'apport d'air comburant, un point souvent négligé alors que ces ouvertures constituent un point de fuite acoustique majeur.
- Le silencieux d'échappement cible la composante tonale basse fréquence, la plus difficile à traiter par un simple capotage et la plus problématique en propagation longue distance.
- Le découplage vibratoire (plots antivibratiles, dalle désolidarisée) limite la transmission de vibrations au sol et donc les bruits solidiens perçus dans les bâtiments voisins.
- Les écrans acoustiques peuvent compléter le dispositif lorsque la topographie ou l'implantation le permettent, en interposant un obstacle entre la source et la zone à protéger.
- Le local technique dédié (la solution la plus intégrée) mutualise capotage, traitement des ouvertures et découplage vibratoire dans un ouvrage unique, souvent privilégié pour les groupes de secours de data centers ou d'hôpitaux en environnement sensible.

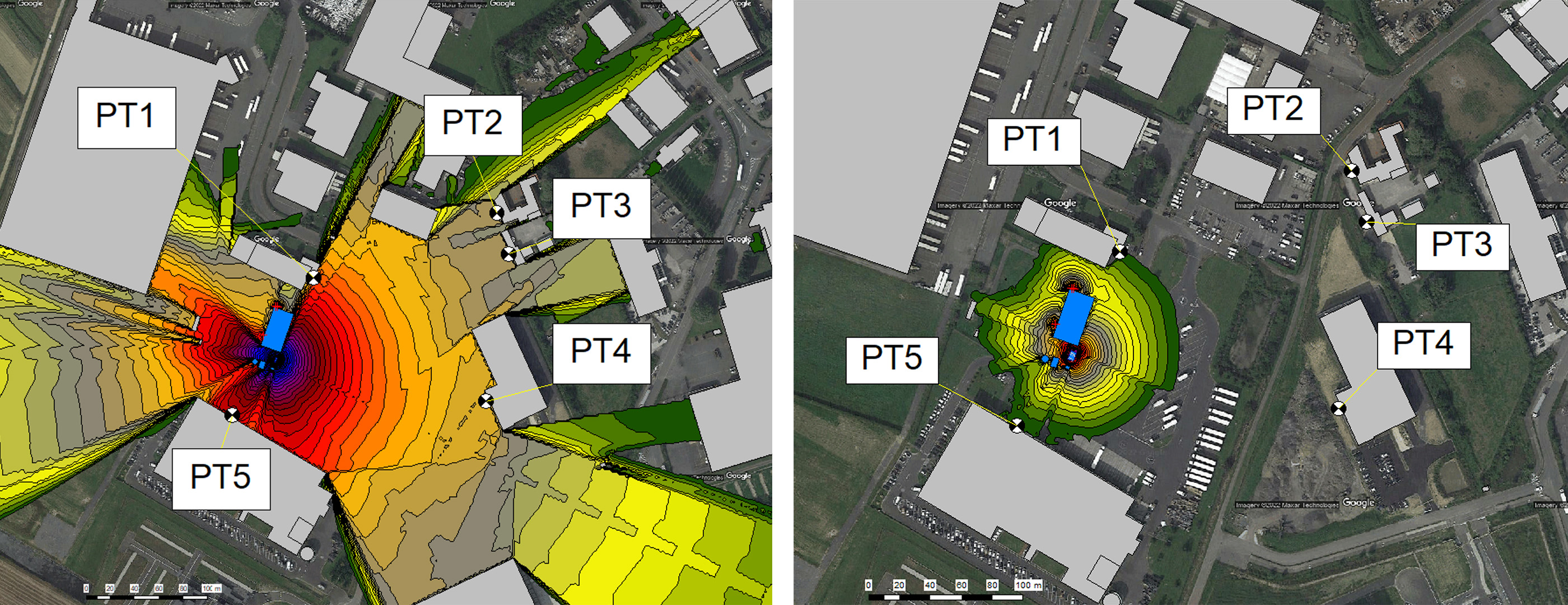

Cartographie acoustique d'un groupe électrogène : à gauche avant l'intervention de VENATHEC, à droite après l'intervention de VENATHEC (solution retenue : capotage acoustique)
En conclusion
La maîtrise du bruit d'un groupe électrogène ne se résume pas à un capotage posé après coup : elle se joue à plusieurs niveaux, depuis le choix du matériel jusqu'au dimensionnement des traitements acoustiques, en passant par une bonne compréhension du cadre réglementaire applicable, ICPE ou non. Chaque projet reste néanmoins un cas particulier : la nature du site, la sensibilité du voisinage et les contraintes d'exploitation (essais périodiques, fonctionnement continu ou de secours) influencent directement la nature des solutions à mettre en œuvre.
Fort de son expertise en acoustique environnementale et de sa maîtrise des outils de modélisation numérique, VENATHEC accompagne les industriels et exploitants dans la réalisation de leurs études d'impact acoustique, de la campagne de mesures jusqu'aux préconisations de traitement. Pour évoquer votre projet et bénéficier d'un accompagnement personnalisé, n'hésitez pas à contacter nos équipes.
