Insonorisation de local technique bruyant : focus sur l'étude acoustique
Chaufferie, groupe froid, surpresseur, transformateur, centrale de traitement d'air... Un local technique mal conçu ou mal traité peut devenir une source majeure de nuisances sonores, pour les occupants du bâtiment comme pour le voisinage.
Accueil > Insonorisation de local technique bruyant : focus sur l'étude acoustique
Table des Matières
- Étude acoustique de local technique : notre FAQ
- Local technique bruyant, un sujet à ne pas sous-estimer
- Quelle réglementation acoustique pour un local technique ?
- L'étude acoustique d'un local technique, étape par étape
- Cadrage et recueil des données
- Analyse du dossier technique
- Visite et mesures acoustiques in situ
- Identification des sources et des voies de transmission
- Comparaison aux niveaux réglementaires
- Modélisation et dimensionnement des solutions
- Préconisations hiérarchisées
- Suivi des travaux et contrôle de réception
- Quelles solutions techniques pour réduire le bruit d'un local technique ?
- En conclusion
Étude acoustique de local technique : notre FAQ
Vous souhaitez aller à l’essentiel ? VENATHEC répond aux cinq questions les plus fréquemment posées sur les nuisances sonores des locaux techniques. Vous pouvez également contacter un acousticien VENATHEC pour bénéficier d’un chiffrage sous 48h !
Quels sont les niveaux sonores réglementaires pour un local technique ?
Un local technique peut-il transmettre des vibrations dans le bâtiment ?
Que faire lorsqu'un local technique est déjà trop bruyant ?
Comment réduire le bruit d'un local technique ?
Combien coûte une étude acoustique d'un local technique ?Local technique bruyant, un sujet à ne pas sous-estimer
Tout bâtiment, qu'il s'agisse d'un immeuble d'habitation, d'un site tertiaire, d'un équipement public ou d'un site industriel, abrite des équipements techniques : production de chaleur ou de froid, ventilation, pompes, groupes de surpression, transformateurs, groupes électrogènes, etc. Pour des raisons évidentes d'exploitation et de maintenance, ces équipements sont le plus souvent regroupés dans un ou plusieurs locaux techniques. Le problème est que ces locaux concentrent des sources sonores variées : bruit aéraulique des ventilateurs, bruit de moteurs et de compresseurs, bruit hydraulique des circulateurs, mais aussi vibrations transmises à la structure. Selon l'implantation du local, ces nuisances peuvent se propager vers les logements ou bureaux situés au-dessus, en dessous ou à côté, mais aussi vers l'extérieur, par les ouïes de ventilation, les portes ou les façades, jusqu'aux habitations voisines.
Un local technique mal isolé peut considérablement dégrader le confort acoustique au sein des bâtiments d'habitation collectifs
Ces désordres sont fréquemment découverts après la mise en service, lorsque les corrections sont les plus coûteuses et les plus complexes à mettre en œuvre. Ils peuvent alors donner lieu à des litiges entre maître d'ouvrage, exploitant, entreprises et occupants ou riverains. Une étude acoustique dédiée, menée en amont ou en diagnostic correctif, permet d'anticiper ces difficultés. C'est l'objet de cet article.
Quelle réglementation acoustique pour un local technique ?
Il n'existe pas un texte unique applicable à tous les locaux techniques : le cadre réglementaire dépend de la nature du bâtiment, de l'activité exercée et de la personne exposée au bruit (occupant du bâtiment ou voisin). Deux volets sont à distinguer.La gêne des occupants du bâtiment
Dans les bâtiments d'habitation neufs, l'arrêté du 30 juin 1999 relatif aux caractéristiques acoustiques des bâtiments d'habitation encadre le bruit des équipements. Il vise notamment les équipements collectifs tels que les chaufferies, les ascenseurs, les transformateurs, les suppresseurs d'eau ou les vide-ordures.Niveaux de pression acoustique maximaux admis pour les installations de ventilation (arrêté du 30 juin 1999) :
| Type de pièce | Niveau de pression acoustique normalisé max. |
|---|---|
| Pièce principale (séjour, chambre) | 30 dB(A) |
| Cuisine | 35 dB(A) |
Ces seuils s'appliquent au bruit reçu dans le logement, dans des conditions normales de fonctionnement de l'équipement. Ils ne portent donc pas sur la puissance acoustique brute de la machine indiquée par le fabricant : c'est la combinaison du choix de l'équipement, de sa mise en œuvre, de l'implantation du local et de l'isolement des parois qui détermine le résultat perçu par l'occupant. Par ailleurs, le même arrêté fixe des exigences d'isolement aux bruits aériens entre un local d'émission et les pièces des logements. Selon la nature du local technique et sa configuration, ces exigences peuvent s'appliquer : l'acousticien détermine, projet par projet, le texte et les valeurs applicables. Pour les autres types de bâtiments (établissements de santé, d'enseignement, hôtels, bureaux, etc), des exigences spécifiques ou des référentiels contractuels et de certification peuvent compléter ce cadre. Elles sont à identifier dès le début du projet.
L'impact sonore sur le voisinage
Lorsque le bruit du local technique est perçu en dehors du bâtiment, ou dans un logement voisin, c'est la réglementation relative aux bruits de voisinage qui intervient, au travers des articles R1336-5 et suivants du code de la santé publique. Le critère retenu est l'émergence : la différence entre le niveau de bruit ambiant (équipement en fonctionnement) et le niveau de bruit résiduel (équipement à l'arrêt).
Comprendre la notion d'émergence acoustique
Seuils d'émergence habituellement retenus en cas de litige de voisinage :
| Période | Émergence maximale admise |
|---|---|
| Diurne (7h–22h) | 5 dB(A) |
| Nocturne (22h–7h) | 3 dB(A) |
À ces valeurs s'ajoute un terme correctif, fonction de la durée cumulée d'apparition du bruit : plus le bruit est de courte durée, plus l'émergence tolérée est élevée. Deux précisions importantes :
- l'émergence globale n'est recherchée que si le niveau de bruit ambiant dépasse 25 dB(A) à l'intérieur des pièces principales d'un logement, ou 30 dB(A) dans les autres cas ;
- pour certaines sources, notamment les activités professionnelles, une émergence spectrale, c'est-à-dire par bandes d'octave, est également évaluée : un bruit riche en basses fréquences peut ainsi être jugé gênant même lorsque son niveau global paraît modéré.
Si le local technique appartient à une installation classée pour la protection de l'environnement (ICPE), l'arrêté du 23 janvier 1997 relatif à la limitation des bruits émis dans l'environnement s'applique en complément. Il fixe des niveaux maximaux en limite de propriété (70 dB(A) de jour et 60 dB(A) de nuit, sauf si le bruit résiduel est supérieur) ainsi que des émergences admissibles dans les zones à émergence réglementée. Enfin, indépendamment du respect de ces seuils, un occupant ou un riverain peut engager une action civile fondée sur le trouble anormal de voisinage. L'objectivation de la situation par des mesures acoustiques est alors déterminante.
L'étude acoustique d'un local technique, étape par étape
Que ce soit en phase conception (étude prévisionnelle) ou en diagnostic correctif sur un ouvrage existant, l'étude acoustique d'un local technique suit une démarche structurée.Cadrage et recueil des données
L'acousticien commence par comprendre le contexte : nature des locaux sensibles (logements, bureaux, salles de classe, chambres…), plaintes éventuelles, horaires de fonctionnement des équipements, régimes de marche (jour, nuit, saison), exigences applicables.Analyse du dossier technique
Plans du local et du bâtiment, composition des parois, liste des équipements, fiches techniques (niveaux de puissance acoustique Lw déclarés, débits, vitesses de rotation), réseaux et traversées de parois, ouvertures de ventilation du local.Visite et mesures acoustiques in situ
En diagnostic, des mesures de bruit résiduel (équipements à l'arrêt) puis de bruit ambiant (équipements en fonctionnement) sont réalisées aux points sensibles : dans le local technique, dans les pièces concernées des locaux occupés et, si le voisinage est en cause, en façade ou en limite de propriété. Les mesures incluent une analyse fréquentielle, afin de repérer les composantes tonales et les basses fréquences, souvent à l'origine de la gêne. Des mesures de vibrations peuvent compléter l'approche lorsque la transmission solidienne est suspectée.

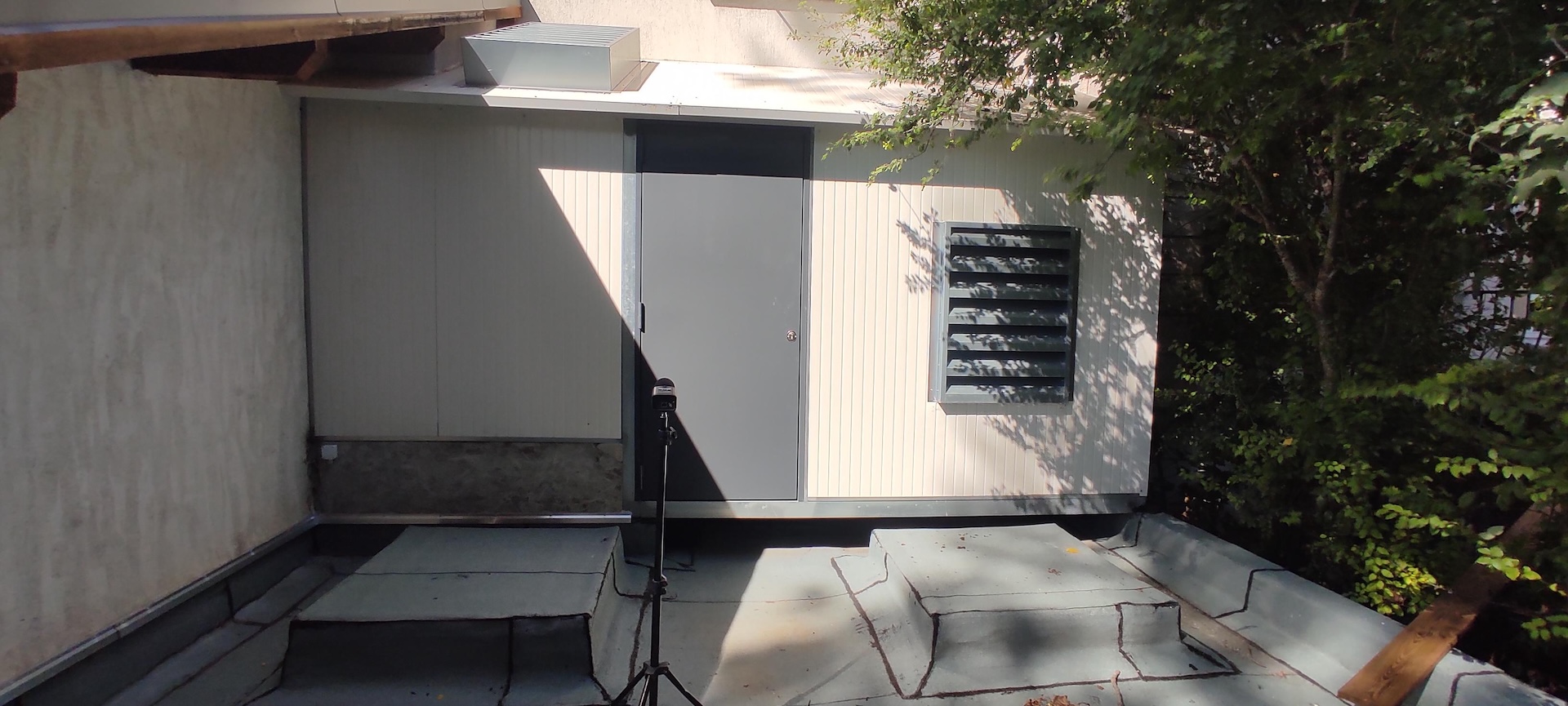

Des mesures acoustiques réalisées par VENATHEC à proximité d'un local technique hébergeant des équipements de traitement de l'air
Identification des sources et des voies de transmission
L'enjeu est de distinguer le bruit aérien émis directement par les équipements et rayonné vers l'extérieur (ouïes, grilles, portes), le bruit transmis par les parois du local, et le bruit solidien transmis par vibration à la structure (dalle, murs, réseaux, supports). Chaque voie appelle des solutions différentes.Comparaison aux niveaux réglementaires
Les niveaux mesurés ou calculés sont confrontés aux exigences réglementaires, contractuelles ou de certification applicables, et à la réglementation relative aux bruits de voisinage le cas échéant.Modélisation et dimensionnement des solutions
En phase conception comme pour définir des corrections, l'acousticien s'appuie sur des calculs et, dans les configurations complexes, sur une modélisation 3D du bâtiment dans son environnement. Elle permet de dimensionner des solutions sur mesure et d'anticiper leur efficacité avant travaux.

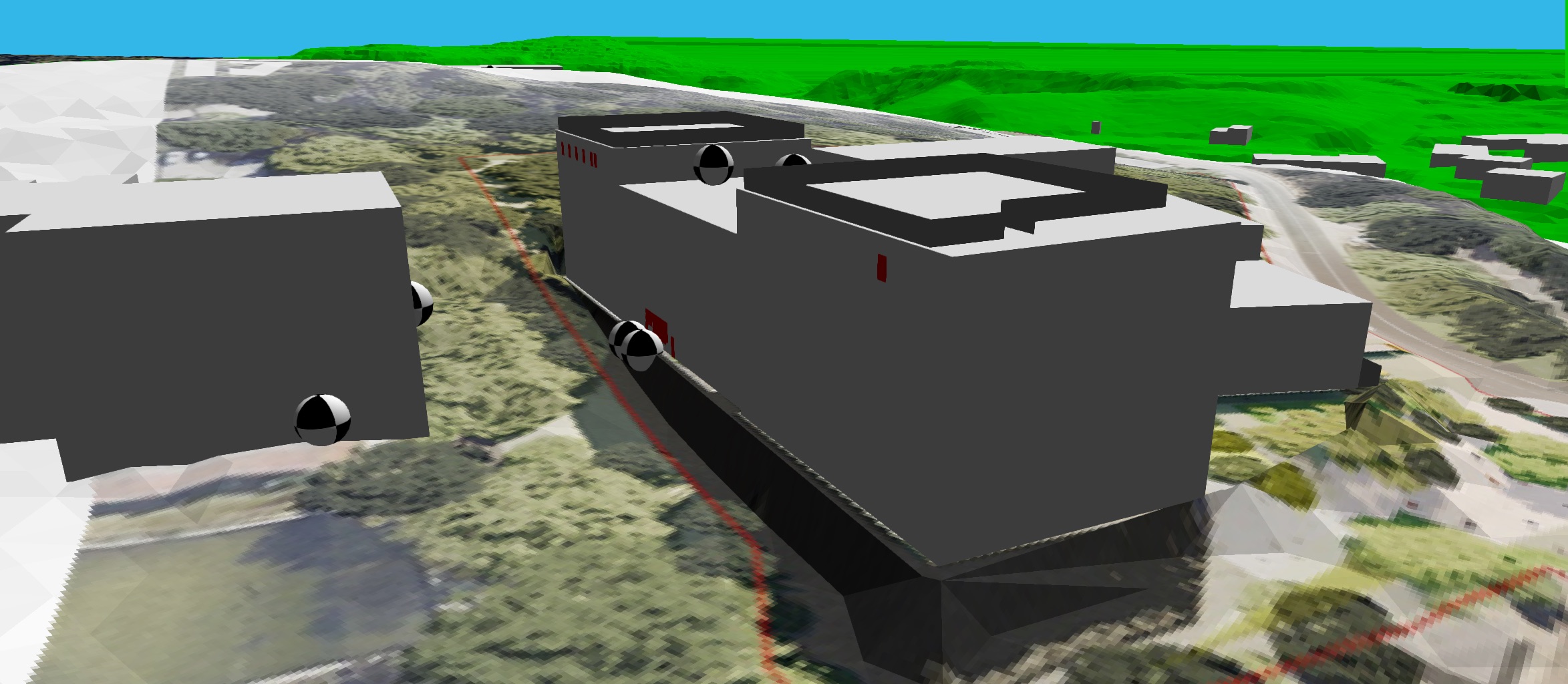

Une modélisation acoustique d'un local technique dans son environnement
Préconisations hiérarchisées
L'acousticien propose des solutions techniques classées selon leur efficacité, leur faisabilité et leur coût, en agissant d'abord sur les voies de transmission dominantes.Suivi des travaux et contrôle de réception
Une fois les corrections mises en œuvre, une nouvelle campagne de mesures vérifie la conformité effective aux exigences visées. Cette étape permet de valider la performance des travaux et de sécuriser le maître d'ouvrage.Quelles solutions techniques pour réduire le bruit d'un local technique ?
La démarche est toujours la même : traiter le bruit à la source lorsque c'est possible, couper ensuite les voies de transmission, puis renforcer le local lui-même. Ces leviers sont le plus souvent combinés.Agir à la source
- Choix d'équipements adaptés : machines moins bruyantes, dimensionnées au besoin réel pour éviter de fonctionner à haut régime.
- Régulation : régimes réduits en période nocturne, variation de vitesse des ventilateurs et des pompes.
- Entretien régulier : roulements usés, balourds ou encrassement augmentent progressivement le niveau sonore et les vibrations.
Désolidariser les équipements de la structure
- Plots antivibratiles ou plots à ressorts sous les machines, éventuellement associés à un massif inertiel.
- Manchettes souples de raccordement sur les réseaux aérauliques et hydrauliques.
- Supports de canalisations désolidarisés et traversées de parois traitées, pour éviter que les vibrations ne se propagent dans le bâtiment.
À gauche : étriers posés sans résilient particulier ; à droite : mise en place d'un résilient sur les ancrages du local
Traiter les voies aériennes
- Silencieux sur les entrées et sorties d'air du local, notamment les silencieux à baffles parallèles.
- Grilles et pare-pluies acoustiques au niveau des ouvertures donnant sur l'extérieur.
- Écrans acoustiques ou capotages autour des équipements situés en extérieur ou en toiture.
Insonoriser le local technique
L'insonorisation vise à limiter la propagation du bruit hors du local et à réduire le niveau sonore à l'intérieur de celui-ci :- Isolation des parois : doublages acoustiques, parois et plafonds renforcés lorsque le local est contigu à des espaces sensibles.
- Étanchéité : traitement des traversées de réseaux, joints et pieds de cloison, car la moindre fuite acoustique dégrade fortement la performance d'ensemble.
- Portes et trappes acoustiques : le point faible habituel d'un local technique.
- Traitement absorbant : panneaux de laine minérale protégés par une tôle perforée, pour limiter la réverbération et le niveau sonore dans le local.
Un local technique insonorisé hébergeant des équipements de climatisation - étude d'insonorisation réalisée par VENATHEC
Enfin, l'implantation du local reste un levier majeur en phase conception : éloigner les équipements bruyants des pièces sensibles et des limites de propriété est souvent la solution la plus efficace et la moins coûteuse.
En conclusion
Le traitement acoustique d'un local technique ne se résume pas au choix d'un équipement silencieux sur catalogue. C'est une problématique globale, qui engage l'implantation du local, la qualité de mise en œuvre, la désolidarisation des équipements et le traitement des parois et des ouvertures. Anticiper cette dimension dès la conception permet d'éviter des reprises coûteuses après mise en service, tout en garantissant le respect des exigences réglementaires et la tranquillité des occupants comme du voisinage. En cas de doute ou de désordre constaté, une étude acoustique dédiée reste l'outil le plus fiable pour objectiver la situation et définir des solutions correctives adaptées. N'hésitez pas à contacter un acousticien VENATHEC.Contacter un acousticien
