Stands de tir, ball-trap, tir sportif : le point sur l'étude acoustique

Table des Matières

• Stand de tir & ball-trap : tout comprendre sur l'étude acoustique en 5 points clés
• Stands de tir & ball-trap : les Français sont fans !
• Stands de tir & ball-trap : le point sur la réglementation, normes, guides et référentiels
• Comment se déroule l'étude acoustique d'un stand de tir ou ball-trap ?
  • Étape 1 : Choix du site et implantation
  • Étape 2 : Caractérisation de l'état initial
  • Étape 3 : Évaluation prévisionnelle ou mesurage du bruit de tir
  • Étape 4 : Prise en compte des conditions météorologiques
  • Étape 5 : Vérification des seuils réglementaires
  • Étape 6 : Préconisations
  • Étape 7 : Mesures de réception
• Quelles solutions techniques peuvent être envisagées ?
  • Ball-trap et stands de tir en plein-air
  • Stands de tir couverts
• En conclusion

Vous souhaitez aller à l'essentiel ? VENATHEC répond aux cinq questions les plus fréquemment posées sur les enjeux acoustiques des stands de tir et de ball-trap ci-dessous.



Stands de tir & ball-trap : les Français sont fans !

La Fédération française de ball-trap (FFBT) compte aujourd'hui plus de 23 000 licenciés répartis dans 568 clubs affiliés sur tout le territoire. Une pratique bien implantée, mais dont l'activité (des tirs répétés, à la signature acoustique impulsionnelle très particulière) pose des enjeux de voisinage spécifiques dès lors qu'un club s'installe ou se développe à proximité d'habitations. Contrairement à ce que l'on pourrait imaginer, ces installations de plein air ne relèvent pas de la réglementation des sites industriels classés (ICPE), mais du régime des bruits de voisinage — un cadre qui impose ses propres méthodes de mesure et ses propres exigences.

À ces installations sportives et associatives s'ajoutent les stands de tir couverts, intégrés à des bâtiments liés à la sécurité : commissariats, casernes de gendarmerie, sites militaires. Ici la problématique change de nature : il ne s'agit plus de propagation extérieure, mais d'isolement acoustique du bâtiment vis-à-vis des locaux et activités qu'il abrite. Cet article précise les exigences réglementaires et les solutions techniques applicables à ces deux configurations.

Stands de tir & ball-trap : le point sur la réglementation, normes, guides et référentiels

Contrairement à d'autres activités bruyantes de plein air, les installations de tir et de ball-trap ne relèvent pas de la réglementation des installations classées pour la protection de l'environnement (ICPE) : elles n'entrent pas dans la nomenclature correspondante. C'est donc le régime des bruits de voisinage qui s'applique, encadré par le décret n° 2006-1099 du 31 août 2006, aujourd'hui transcrit dans le Code de la santé publique, et précisé par l'arrêté du 5 décembre 2006 relatif aux modalités de mesurage des bruits de voisinage (modifié successivement en 2008, 2013 puis 2022).

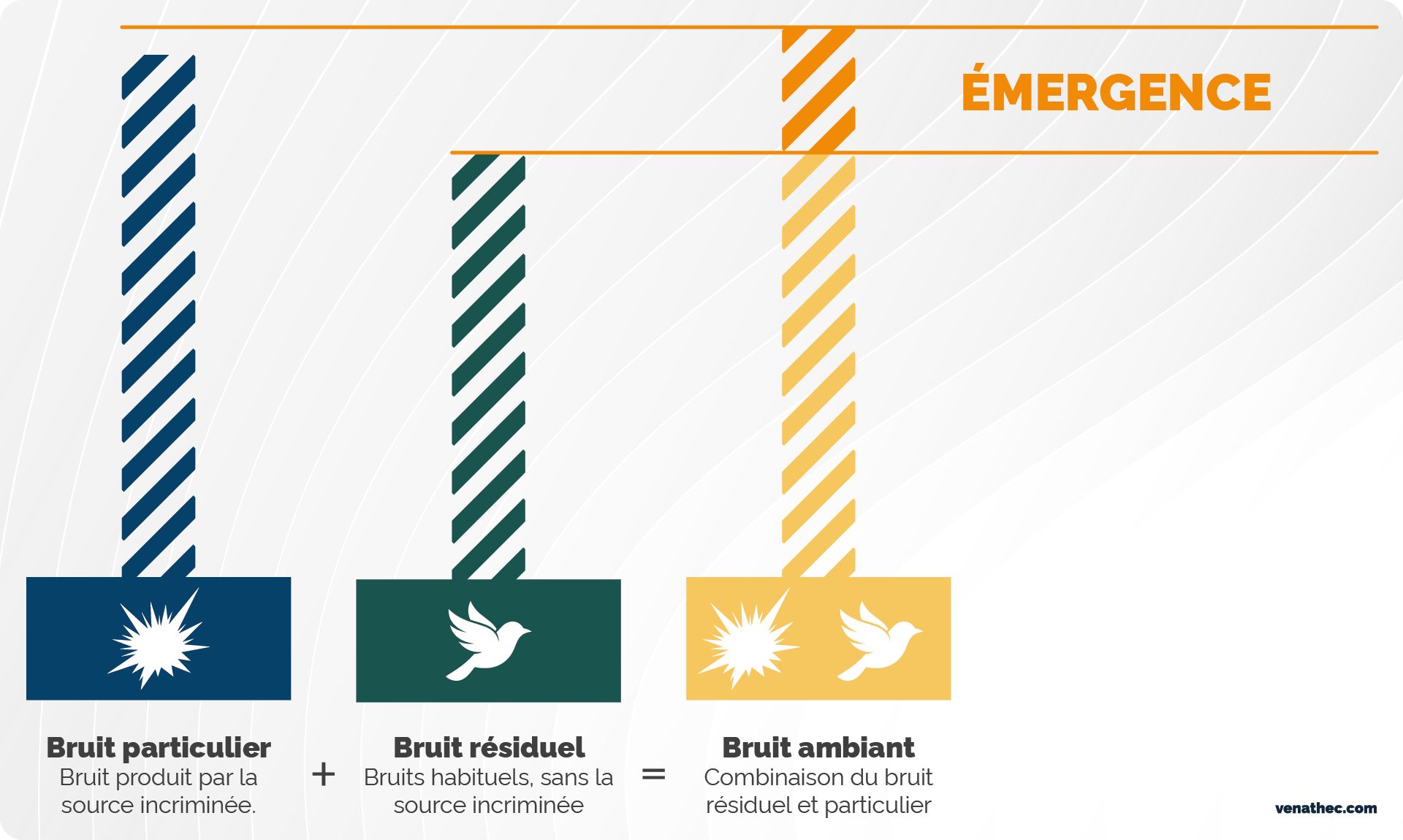

Ce texte repose sur la notion d'émergence sonore : la différence entre le niveau de bruit ambiant (équipements en fonctionnement) et le niveau de bruit résiduel (équipements à l'arrêt). C'est cette différence, et non un niveau absolu, qui est soumise à des seuils réglementaires. Les règles d'émergence ne s'appliquent toutefois qu'à partir d'un niveau de bruit ambiant minimum : 25 dBA à l'intérieur d'un logement fenêtres ouvertes ou fermées, et 30 dBA à l'extérieur. En dessous de ces seuils, aucune limite d'émergence ne s'impose.

Le décret fixe des seuils d'émergence globale qui varient selon la période de la journée et la durée cumulée d'apparition du bruit. Plus le bruit se répète longtemps, plus le seuil admissible est strict.

Pour la caractérisation spécifique des bruits de tir et d'impact, cet arrêté renvoie à la norme NF S31-160 (Application de la norme NF S31-010 aux stands de tirs - décembre 2018), dont le respect est réputé satisfaire à l'exigence réglementaire de qualité et de fiabilité du mesurage. Ce fascicule s'applique explicitement aux installations à cible fixe ou mobile, ball-trap et plateaux compris, aussi bien pour les sites à usage permanent que pour les manifestations exceptionnelles. Il constitue une déclinaison de la norme générale NF S31-010, adaptée aux spécificités du bruit impulsionnel des tirs (détonation et bruit de projectile), avec une méthode particulière de calcul de l'émergence et de la durée d'apparition en fonction du nombre de coups tirés. Lorsqu'un stand de tir couvert est associé au site (bâtiment club-house, pas de tir sportif intérieur), les référentiels techniques applicables aux stands de tir couverts (Police Nationale, ou selon la nature de l'établissement) peuvent également s'appliquer en complément, cette fois sur le volet acoustique du bâtiment.

Comment se déroule l'étude acoustique d'un stand de tir ou ball-trap ?

Une étude acoustique d'un stand de tir ou ball-trap se déroule généralement en 6 à 7 étapes. Pour un site déjà en exploitation faisant l'objet d'une plainte de voisinage, la démarche s'apparente à un diagnostic acoustique in situ reprenant les étapes 2 à 7, permettant d'objectiver la situation et d'orienter vers des solutions correctives adaptées.

Étape 1 : Choix du site et implantation

Dès la phase amont du projet, l'étude commence par le choix du site et l'implantation des postes de tir vis-à-vis de l'environnement extérieur : orientation des trajectoires de tir, distance aux habitations et aux zones à émergence réglementée, exploitation de la topographie et des obstacles naturels. C'est le levier le plus efficace pour limiter l'impact sonore, car il conditionne toute la suite de l'étude.

Étape 2 : Caractérisation de l'état initial

Une fois l'implantation validée, des mesures de bruit résiduel sont réalisées sur site, en l'absence d'activité de tir, afin d'établir une référence du bruit ambiant existant (transports, activités riveraines, environnement naturel, etc.).

Étape 3 : Évaluation prévisionnelle ou mesurage du bruit de tir

Le bruit généré par les tirs est ensuite modélisé ou mesuré selon la méthodologie NF S31-160, qui adapte la norme générale NF S31-010 aux spécificités du bruit impulsionnel des tirs (détonation, bruit de projectile) et à la notion de durée d'apparition en fonction du nombre de coups tirés.

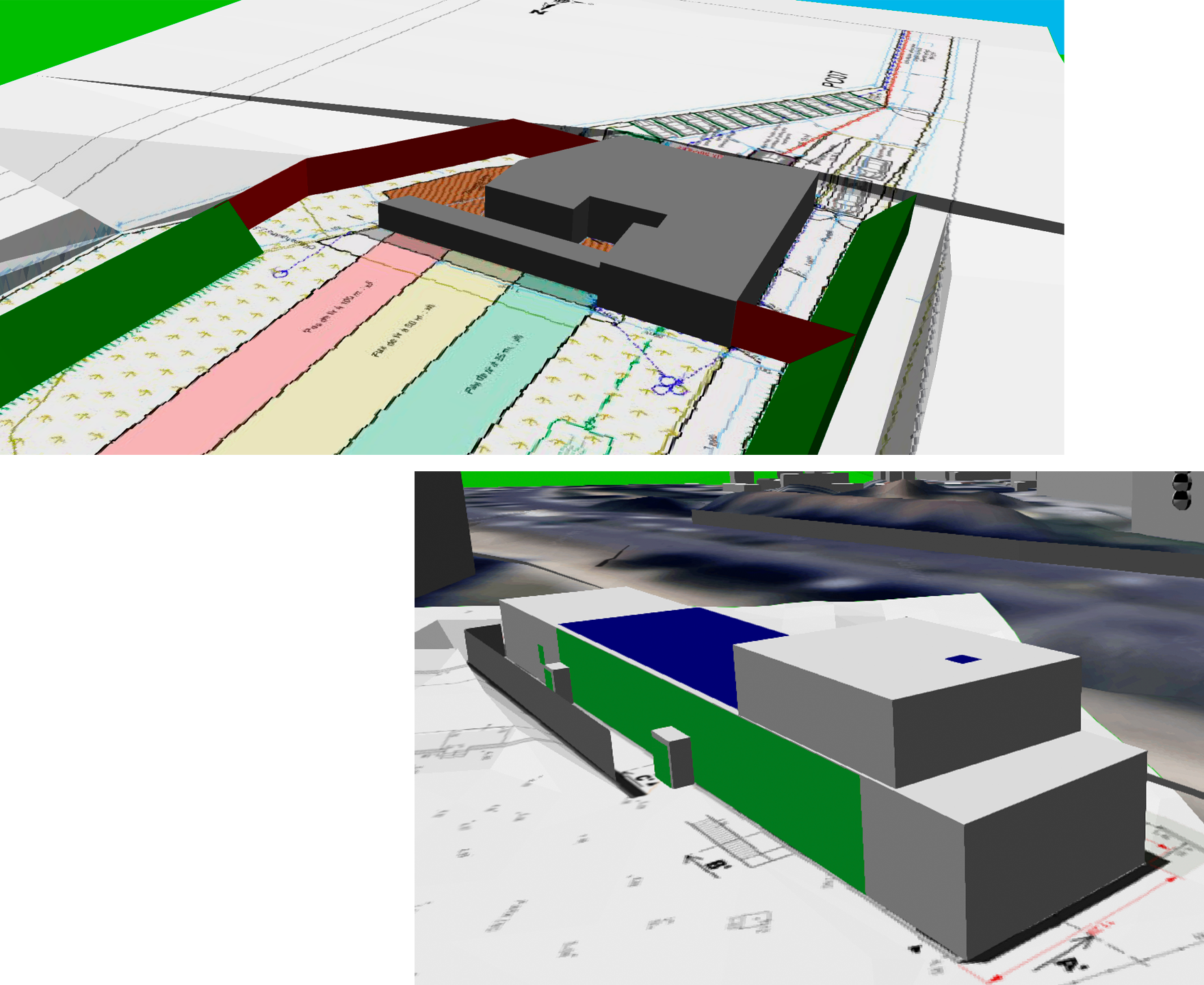

Modélisations de deux stands de tir réalisées par VENATHEC : en haut un stand de tir en extérieur, en bas un stand de tir en intérieur

Étape 4 : Prise en compte des conditions météorologiques

Pour une installation de plein air, le vent et le gradient de température sont des paramètres déterminants, à la fois pour la propagation du bruit des tirs et pour l'estimation fiable du bruit résiduel. Les niveaux perçus chez les riverains peuvent varier sensiblement d'un jour de mesure à l'autre selon ces conditions, ce qui impose une vigilance particulière lors du choix des dates de mesurage.

Étape 5 : Vérification des seuils réglementaires

Les résultats obtenus sont comparés aux seuils d'émergence réglementaires applicables aux zones à émergence réglementée, afin de vérifier la conformité du projet ou de l'installation existante.

Étape 6 : Préconisations

En cas de dépassement, ou par anticipation dès la conception, des préconisations techniques sont formulées pour ramener les niveaux sous les seuils réglementaires : implantation ou réorientation des postes de tir, écrans acoustiques, merlons, adaptation des horaires d'exploitation, ou traitement du bâti pour les stands couverts associés. Ces préconisations sont dimensionnées et chiffrées en fonction du gain acoustique nécessaire, identifié à l'étape précédente.

Étape 7 : Mesures de réception

Une fois les préconisations mises en œuvre, des mesures de réception sont réalisées dans les mêmes conditions méthodologiques que les étapes 2 et 3, afin de vérifier que les solutions techniques déployées permettent bien de respecter les seuils réglementaires en exploitation réelle. Cette étape valide l'obtention des objectifs.

Quelles solutions techniques peuvent être envisagées ?

Ball-trap et stands de tir en plein-air

Le choix du site et l'implantation du pas de tir dans le plan masse restent la solution la plus efficace et la première à mobiliser, en orientant les tirs à l'écart des zones habitées et en exploitant au mieux la topographie existante (buttes, talus, écrans naturels). Lorsque cette seule implantation ne suffit pas à respecter les seuils réglementaires, plusieurs solutions complémentaires peuvent être mobilisées :

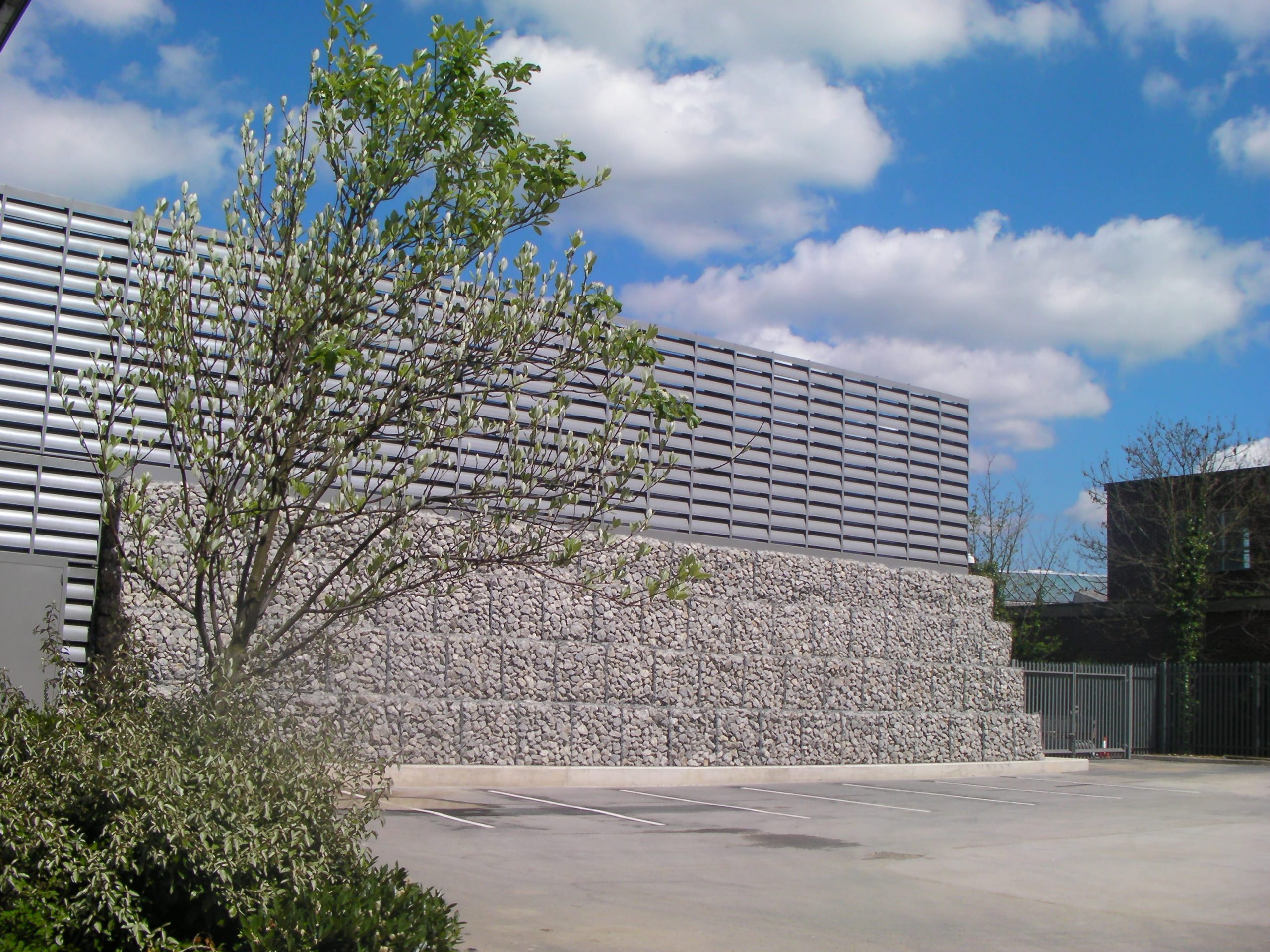

• Dimensionnement d'écrans acoustiques entre les postes de tir et les habitations les plus exposées, pour interrompre la ligne de vue directe entre la source et le récepteur ;

• Merlons ou talus paysagers, souvent privilégiés sur ce type d'installation de plein air pour leur double fonction acoustique et paysagère ;
• Limitation des horaires et créneaux de tir, notamment en horaires diurnes, pour tenir compte de la sensibilité accrue du voisinage en soirée et la nuit ;
• Adaptation du niveau de traitement acoustique aux usages envisagés : les préconisations dépendent fortement du type d'armes utilisées (armes de petit calibre versus armes de plus fort calibre) et de la fréquence des séances, qui influent directement sur les niveaux d'émergence à traiter.

Stands de tir couverts

Pour un stand de tir intégré à un bâtiment (commissariat, caserne, site militaire, club avec pas de tir sportif intérieur), l'enjeu change de nature : il s'agit d'assurer la cohabitation entre une activité impulsionnelle très bruyante et les locaux sensibles environnants (bureaux, logements, ou simplement le reste du bâtiment).

• Conception d'un volume indépendant : la solution la plus robuste consiste à créer un bâtiment spécifique, distinct du bâtiment de bureaux ou d'habitation, enterré ou semi-enterré lorsque le foncier le permet. L'enterrement/semi-enterrement exploite la masse du sol comme isolement supplémentaire vis-à-vis de l'extérieur.

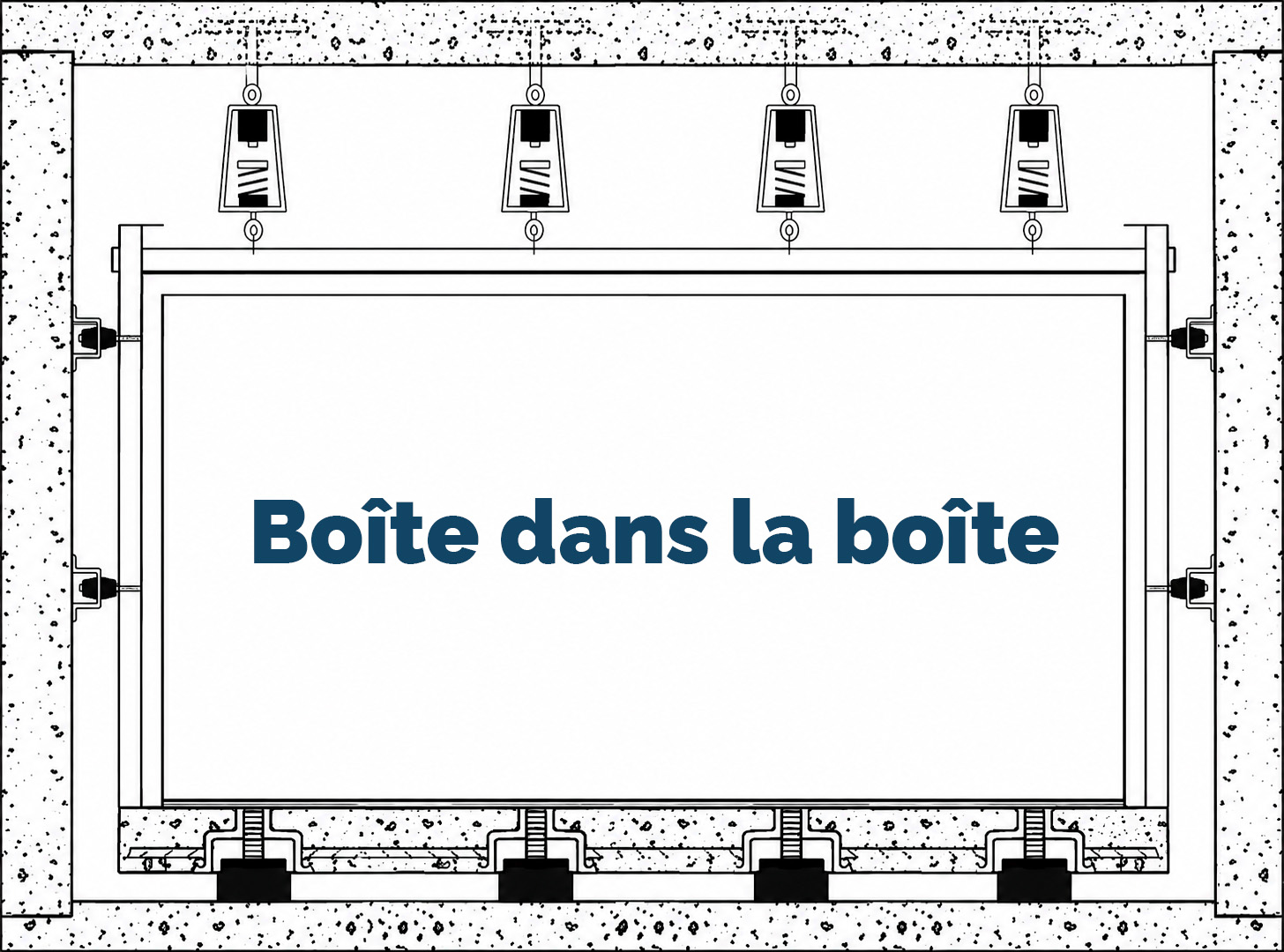

• Principe de la boîte dans la boîte : lorsque le stand ne peut pas être totalement désolidarisé du reste du bâtiment, il est conçu comme une boîte acoustique indépendante, sans mitoyenneté proche avec les locaux sensibles. Cela suppose une double paroi avec lame d'air, chacune des parois reposant sur sa propre structure porteuse, pour rompre la transmission directe des vibrations et du bruit solidien.

• Désolidarisation par joints : à défaut d'un volume totalement indépendant, la pose de joints de désolidarisation (résilients) tout autour du stand au niveau du sol, des murs et parfois du plafond, permet de limiter la transmission des vibrations issues de l'impact des tirs vers la structure porteuse du bâtiment.
• Traitement des réseaux aérauliques : les stands de tir couverts nécessitent une ventilation importante (évacuation des poussières de tir, gaz de combustion), ce qui crée un chemin de transmission du bruit vers l'extérieur si les gaines ne sont pas traitées. Des pièges à son (silencieux/baffles) de dimensions importantes sont intégrés sur les réseaux de soufflage et d'extraction, dimensionnés en fonction du niveau de bruit à l'intérieur du stand et des exigences de la zone desservie.

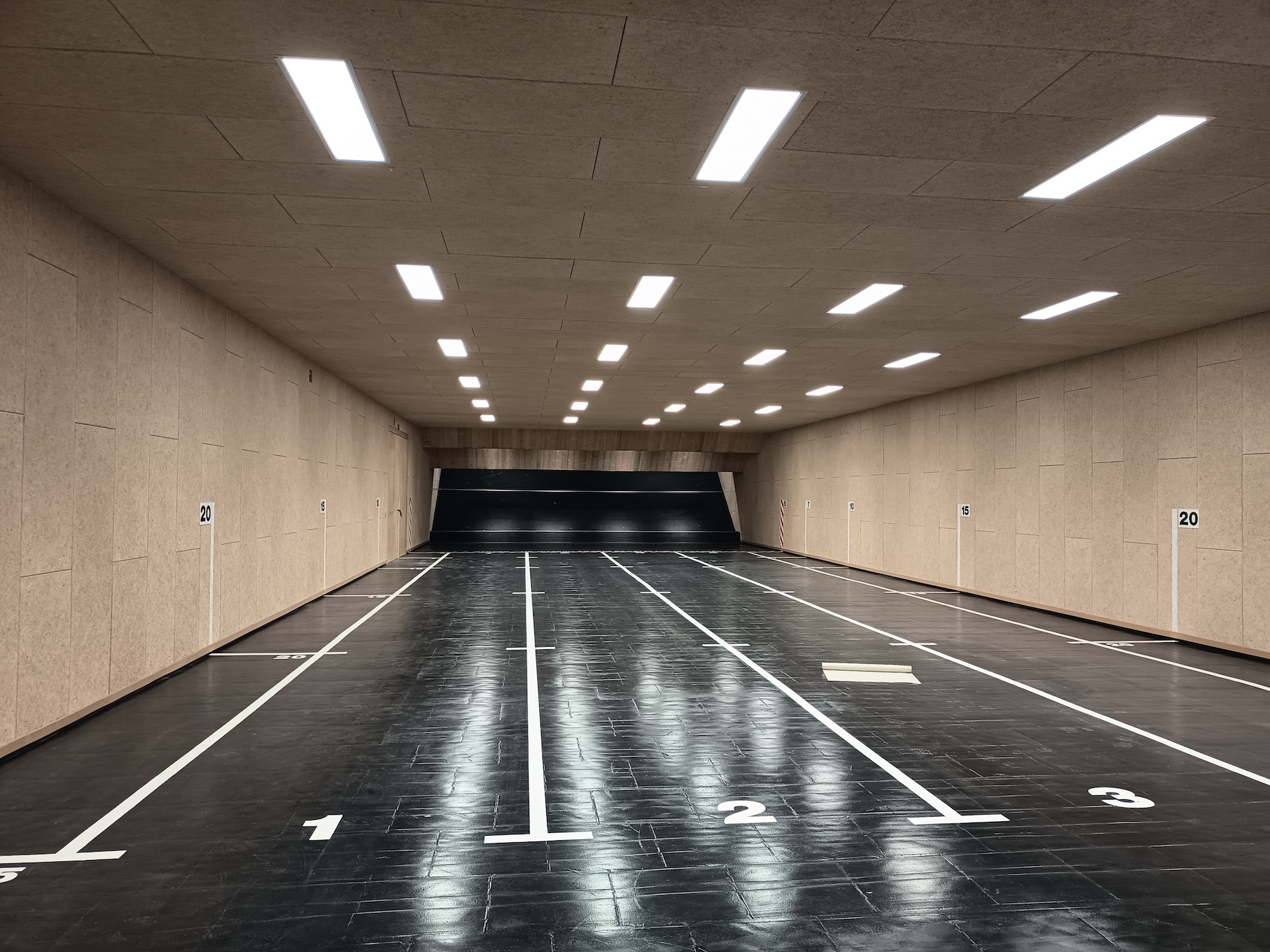

• Traitement absorbant des parois : l'ensemble des parois du stand, à l'exception du sol, reçoit un traitement acoustique absorbant, destiné à limiter la réverbération à l'intérieur du volume (confort des tireurs, protection auditive) autant qu'à réduire le niveau de bruit à la source. Ce traitement doit être compatible avec les contraintes propres au tir : résistance aux impacts, aux ricochets, et le cas échéant respect du référentiel technique des stands de tir couverts de la Police Nationale (PN VDEF-1 et son annexe VDEF2-1) lorsque le projet s'y réfère.

• Adaptation au niveau d'usage : l'ensemble de ces dispositifs est dimensionné en fonction des usages prévus. Un usage nocturne ou l'emploi d'armes de plus fort calibre (armes anciennes, armes de guerre) imposant des traitements sensiblement plus lourds qu'un usage exclusivement diurne avec des armes de petit calibre.
